433射频的小问题请各位大神赐教。

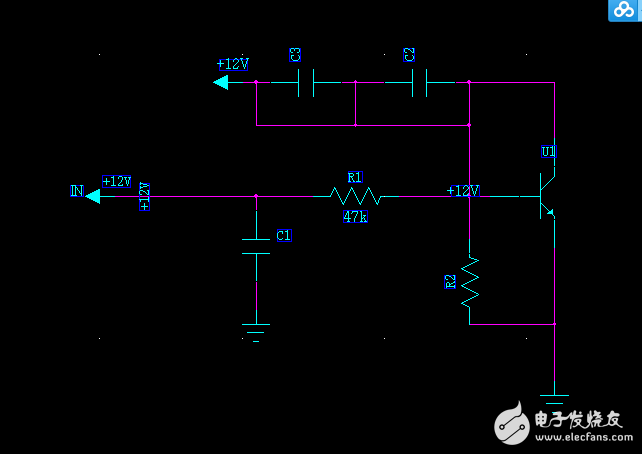

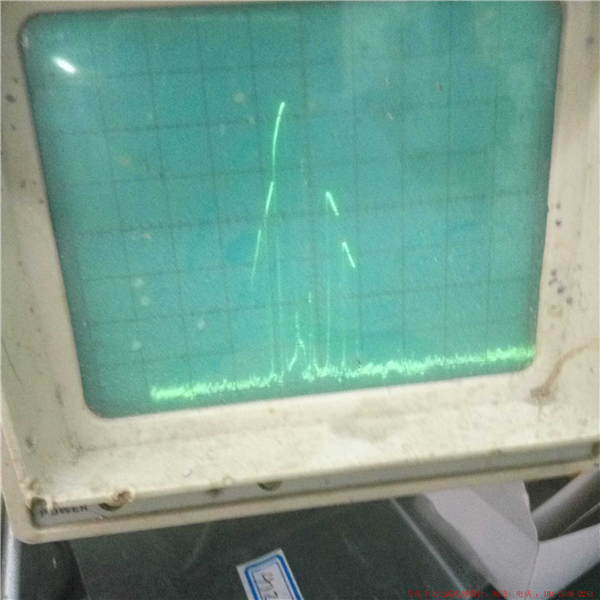

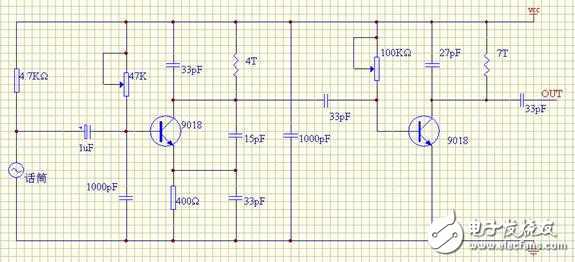

     本人小白一枚，最近在学习射频知识。有一个遥控器按下按键没有波形产生，然后我改了一下参数，如图1（有的元件没有用到，所以电路改了下。原图如图3）。但是还是不行，波形比较散乱。如图2（拍的不是很好，见谅。）
小弟想请教几个问题，望大家不吝赐教。

1、c3为什么这样接？有什么意义吗？
2、改参数应该改哪几个的参数？怎么改？用什么公式计算？
3、各个元件的作用是什么？

   万分感谢热心帮忙的兄弟姐妹们。谢谢！！！


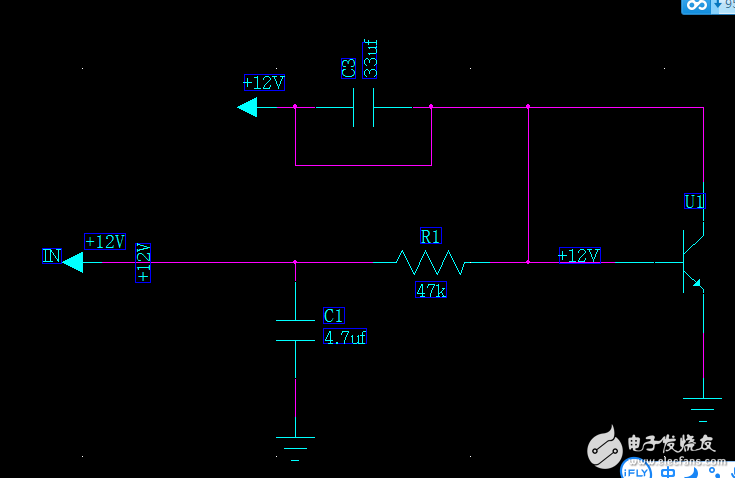

图1

图2






图3

1、c3是（印刷在电路板上的）环形天线，用来发射电磁波。
2、要有波形要震荡什么波形你自己决定f＝1/（2π√（CL))
3、c1是去耦电容R2限流 R3反馈～给你和图吧

战胜心魔 发表于 2017-8-22 19:28
1、c3是（印刷在电路板上的）环形天线，用来发射电磁波。
2、要有波形要震荡什么波形你自己决定f＝1/（2π√（CL))
3、c1是去耦电容R2限流 R3反馈～给你和图吧

图不完整！！！！！！！！直接给最佳了吧哈哈哈呵

战胜心魔 发表于 2017-8-22 20:00
图不完整！！！！！！！！直接给最佳了吧哈哈哈呵

不错，很好的经验分享，辛苦麻烦了，欠缺这方面的资料，非常感谢。
