开关电源温度

一个12V/3A的开关电源裸板，在3A额定负载下运行1小时，DC侧电解电容表面温度达到100℃，正常？

过热了吧？

戈卫东发表于2017-8-2322:51

过热了吧？

一般40-60之间正常，100多度，磁芯都被磁化了，

优化布局

增加散热

猜想连续工作一周电解液烤干，电容鼓起来，然后就坏了

如果是你自己的新设计需要检查电容选型用料

戈卫东发表于2017-8-2509:37

如果是你自己的新设计需要检查电容选型用料

别人设计的，评估一下看能不能用

问了下方案提供商，说输出回路的电解电容需要用“高频低阻电容”，绿色那种，这个可以有；

变压器温升的问题，说是告诉变压器厂商，他们就知道怎么改了，PCB样品都不用提供，这个不可理解，不告诉他们多一圈少一圈，他们怎么知道怎么改呢？

山东电子小菜鸟发表于2017-8-2323:51

一般40-60之间正常，100多度，磁芯都被磁化了，

方案提供商说，不超过80度都属正常，这方案商是不是有点坑爹了

457878发表于2017-8-2510:31

你测下纹波，估计很大

mark，最近我们也在弄acdc，学习了

电感小了或者饱和了，开关频率低了

看看其它器件的温度，如果只有电解电容温度特别高，显然是电容的型号不对，或者并小电容。

本帖最后由457878于2017-8-2514:04编辑

山东电子小菜鸟发表于2017-8-2511:08

你测下纹波，估计很大

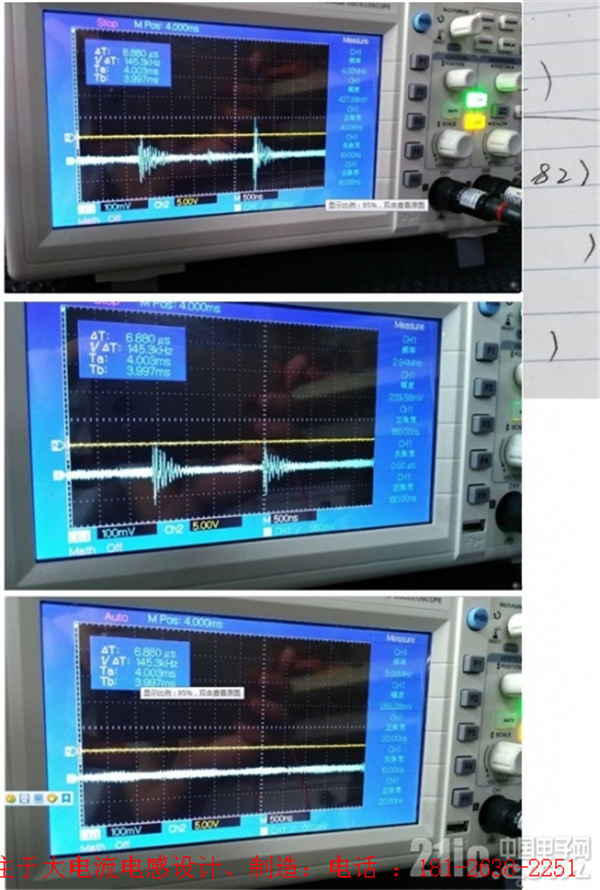

换了绿色电容，然后测量的波形(100mV档)，分别是：3A，2A，开路时的纹波，里面还有滤波电感，纹波还是好大

温度降低了一点，但还是有75-80度

100℃偏高了些！隐患太大，缺乏安全性。

选高频低阻电容！！！

457878发表于2017-8-2513:57

换了绿色电容，然后测量的波形(100mV档)，分别是：3A，2A，开路时的纹波，里面还有滤波电感，纹波还是好...

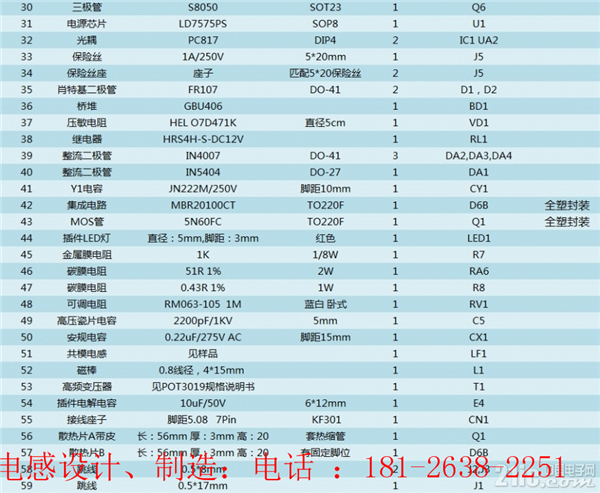

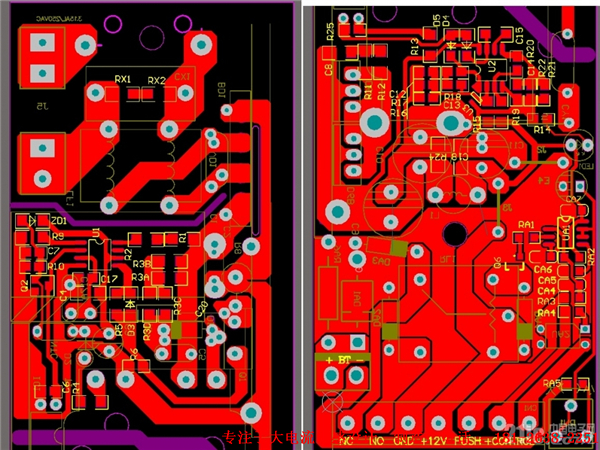

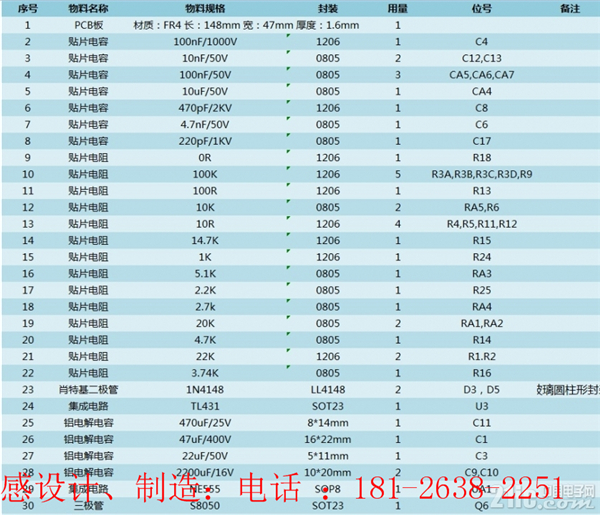

layout和BOM贴上来

本帖最后由457878于2017-8-2615:49编辑

关于纹波的测试，额定负载3A：

上面是：0.7m双绞线接到负载测试仪上，负载测试仪端口测试波形（1us档）

下面是：探头通过2cm短线接到输出电容点的波形（100ns档，接不接104瓷片都一样）

Wattle_He发表于2017-8-2602:50

layout和BOM贴上来

能看出什么？

457878发表于2017-8-2616:04

能看出什么？

方便大家一起找原因

不过flyback也不是我的强项

开关频率按理说是65kHz，但是看你的截图纹波两个震荡之间算出频率远超65kHz

这个很奇怪了

还有就是那种震荡靠电解电容和插脚104是没有办法的，还是得用铁片的

我还有个问题，T1的感值、匝数比、饱和电流是多少？

型号里面只有铁芯

我是怀疑电感饱和了，导致电流纹波过大让铝电解电容过热的。
