电路DIY 电路过压保护

发布时间:2021-09-09 06:14:00  来源:大电流电感厂家   查看:
本人自己DIY电路,输入电压0-20V,输出电压在1-5V,输入电压超过5V,断输出并报警,目前本人不知道输出端IC用什么型号还有工作原理,不知道哪个朋友知道告诉一下,万分感激

要求:输入为外接电源电压VCC,输出电压OUT(5V以下即可),即在5V以下VCC大楖等于OUT即可,当VCC大于5V,OUT不输出或输出电压小于1V均可,输出电流:3-5A均可


最简单的用个5v的稳压二极管 来搞就行了

请教电路quanyes@yeah.net

白天上班     无法上网的

运放和三极管组成的电路就可以实现

可否放个电路上来?我试搭下电路

IC没见过,可以用几个分立元件达到功能。

电路经验较少,不知道能否简单设计个电路,我试搭下

输出电流多大

3-5A就可


下载附件

2017-8-28 11:23 上传


我用的是PMOS,(稳压管用4V3)其他一样,效果在2.5V左右,灯就开时亮,是否用三极管都会有这样,或是其他问题

怎么会2.5V就亮了?三极管B极并个100nF看。

不好意思,这久才回,在2.5V开始亮,随电压升,越来越亮,在8050的B极对地加104,效果是一样的

是否你电路设计是用N管,我对了P管的原因?(我想,管不一样,结果应该只是状态不一样,对吗)

你用N管试下,这样好分析

我改用N管(75NF75)效果一样,只是现在达到7V,开始LED随电压越高越亮

LED越亮是什么回事?

也就是输出电压越高

效果像昨天的视频

视频已上传

视频效果。

型号AO4409

效果不太理想,精度不高没有问题,但要达到开关哪种效果是最好,

楼主你搭建的电路参数都是什么?

电路及元件参数按10楼总工的搭(稳压管4V3,用PMOS管AO4409(理想的效果是:5V左右保护,精度要求不高,电流能带3-5A)

从你说的Vcc高于5V保护,那么图上的稳压管接到Vcc上去。 再说明下图接线,图中Vin接你电源输出DC处,负载接图上Vout。 控制肯定可以的。

现在就是按你给的电路图接,VIN就是接DC处(稳压管接VIN),OUT当输出端接了LED做为指示,效果就是没有开关效果,只有渐变效果

有几个点需注意,如果Vin很低,如低于5V,MOS上拉电阻要减小些。 如只有渐变,说明控制有,工作点不对。最简单是把三极管8050换成2N7002.

输出电压在1-5V,输入电压超过5V,断输出并报警。这个做不到吧?输入输出都是5V什么状态?

输入为外接电源电压VCC,输出电压OUT(5V以下即可),即在5V以下VCC大楖等于OUT即可,当VCC大于5V,OUT不输出或输出电压小于1V均可

电路如下,保护动作在4.5-5V之间,也就是说输入到5V时输出关断,5V以下输出和输入差不多电压,图中的PMOS管是任选的,实际用什么PMOS管按负载选择。


下载附件

2017-8-31 04:29 上传


输出电流限制:3-5A均可

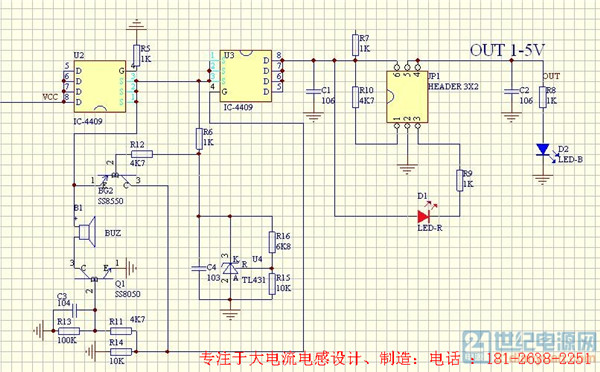

谢谢各位大神的出谋划策,按各位的电路搭试了一下,效果最好的此方案,电路简单电压控制较为精准,并带过电流保护
