高频电感损耗问题

发布时间:2021-11-25 06:49:36  来源:大电流电感厂家   查看:

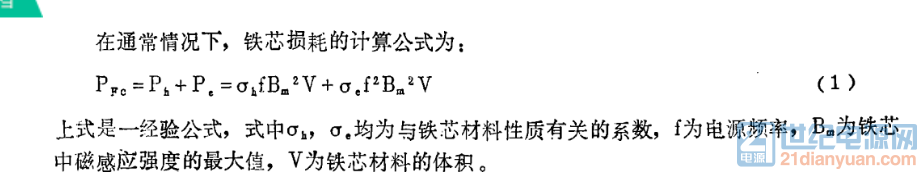

电感铁损公式如下:
F从300K提高到600K,频率提升,磁芯体积会变小。所以初步估计整个磁损可能变化不大。
问题是,磁芯减小后,磁芯热阻变大,所能耗散的功率也变小了,温度也会上升。
所以想问下有经验的大侠,一般频率提高一倍,电感体积可以缩小多少。
感性经验即可。谢谢!

看有其它什么Constraint了。(用在什么地方的电感?打算用什么材质的磁芯?)

此贴237楼: 反激变压器设计要领(二)----偏重讨论

如果说体积大概是之前的60%,这个李版可有看法?  (Bm不变)

很可能啊,要有验证,或者推理。

设a等于磁芯的边长,大致上,磁芯的AP(=Ae*Aw)值正比于a4,体积正比于a3,表面面积(≈散热面积)正比于a2, 采用AP法选磁芯,频率高一倍,AP变成原先的50%,即a4得50%,这样算得体积得60%,面积70%。

不是这样的吧,在AP公式里,功率P与窗口宽度Bw成正比,这总觉得哪里不对劲。

随便。

体积缩小很多,但是磁芯要好了。
