大牛们进来看一下，变压器应用一头雾水

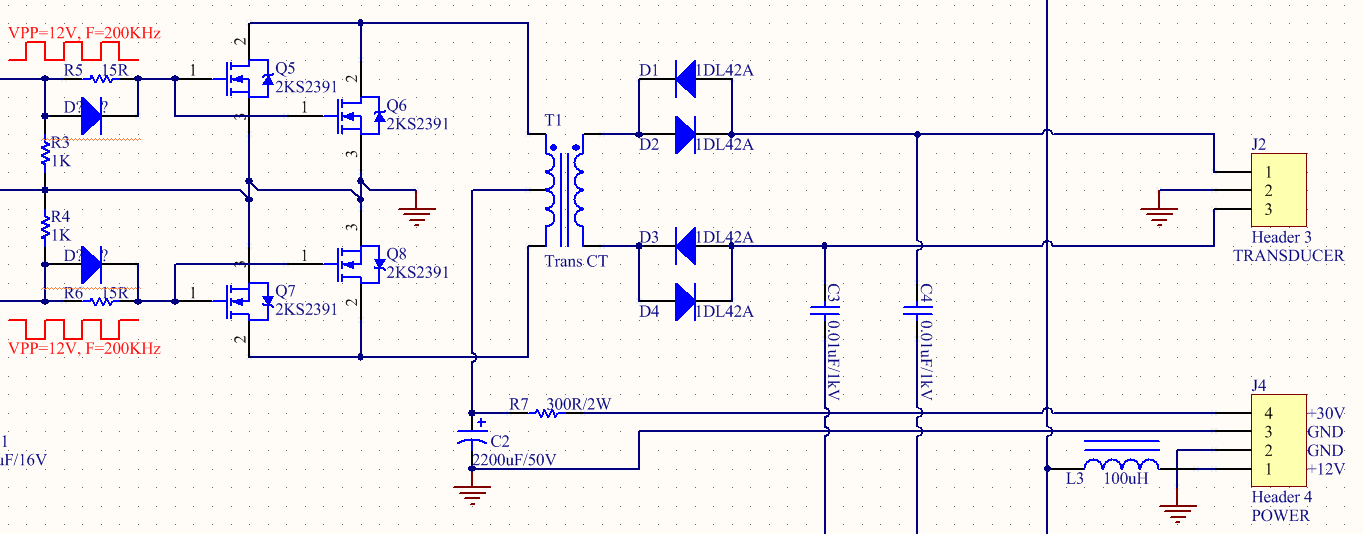

本帖最后由 雨下枫 于 2015-1-8 16:46 编辑 如上图：超声波探头驱动电路如上图：变压器次级输出的其中一端的波形。

可以看到Vpp=410V左右现在的问题是：1、4个MOSFET会有烧坏的情况发生，请问烧坏的原因，最好是能详细分析一下。

2、300R/2W的功率电阻发热量很大。

如何改善，能简单的将电阻值减小吗？3、可以看出变压器次级输出的波形VPP在衰减，个人理解是由于2200uF/50V的电容放电后，能量逐渐衰减，这时候30V的电源由于300R/2W的功率电阻存在无法及时给电容充电。

这时电阻功率也是最大的。

4、另外怎么知道变压器是否磁饱和，有什么方法可以测试。

5、如果要解决这些问题最有效的方法是不是更改变压器的参数，具体如何更改？满意回复+10Siderlee 查看完整内容先就问题说问题1、4个MOSFET会有烧坏的情况发生，请问烧坏的原因，最好是能详细分析一下。

你给的信息不足 一般情况下，MOSFET的算坏主要有热应力，电气 ...+10j_zhang 查看完整内容驱动级两个二极管可以起到加速前沿的作用，这导致管子开通时速度很快，产生振铃，尖峰超过管子极限耐压导致击穿损坏，可以在管子漏源之间并联RC吸收电路。

那个30 ...顶一下 本帖最后由 Siderlee 于 2015-1-9 11:41 编辑 先就问题说问题1、4个MOSFET会有烧坏的情况发生，请问烧坏的原因，最好是能详细分析一下。

   你给的信息不足   一般情况下，MOSFET的算坏主要有热应力，电气应力，机械应力这几种，你图中的MOSFET查不到任何信息  你的电路也只给出了输出和输入电压。

。

。

其它的像变压器的变比，负载大小，散热的处理方式等等，都没有2、300R/2W的功率电阻发热量很大。

如何改善，能简单的将电阻值减小吗？    没见过这么做的，如果你想限制冲击电流，选择合适的缓启动电路3、可以看出变压器次级输出的波形VPP在衰减，个人理解是由于2200uF/50V的电容放电后，能量逐渐衰减，这时候30V的电源由于300R/2W的功率电阻存在无法及时给电容充电。

这时电阻功率也是最大的。

   有可能4、另外怎么知道变压器是否磁饱和，有什么方法可以测试。

   测原边电流5、如果要解决这些问题最有效的方法是不是更改变压器的参数，具体如何更改？   不知道，信息不足 本帖最后由 Siderlee 于 2015-1-9 11:44 编辑 请教几个问题:1）压电陶瓷是交流供电，你输出的四个二极管干什么用的2）你的驱动那个二极管干什么用的3）没有看见原边电流检测电路，估计是没有保护?

Siderlee 发表于 2015-1-9 11:37 请教几个问题:1）压电陶瓷是交流供电，你输出的四个二极管干什么用的2）你的驱动那个二极管干什么用的

1）压电陶瓷是交流供电，你输出的四个二极管干什么用的这是日本人设计的电路，具体为什么这个用我也没弄明白，可以说它们的存在不起任何作用。

2）你的驱动那个二极管干什么用的这点原设计原理图上是没有的，但是实际的电路板上增加了这个二极管，估计也是为了改善MOSFET烧坏的问题3）没有看见原边电流检测电路，估计是没有保护?是的没有保护电路
