请教这个电源的布局布线的不足

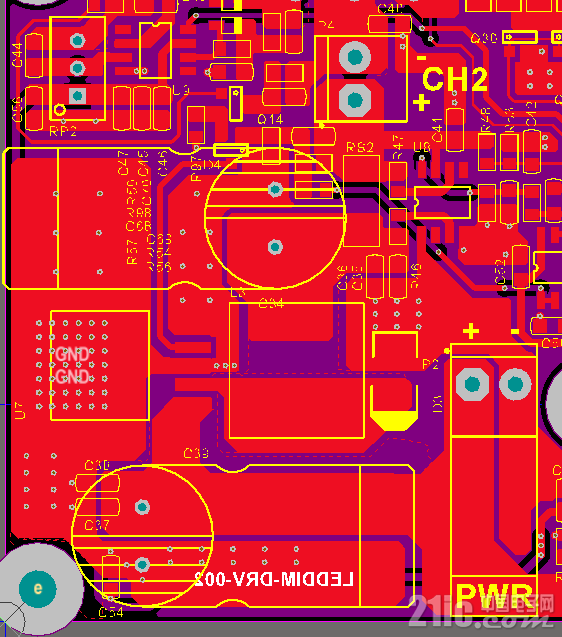

小弟刚接触电源，请大家帮我看看这个DCDC的布局和布线需要修改的地方，请一定不啬指出不足。

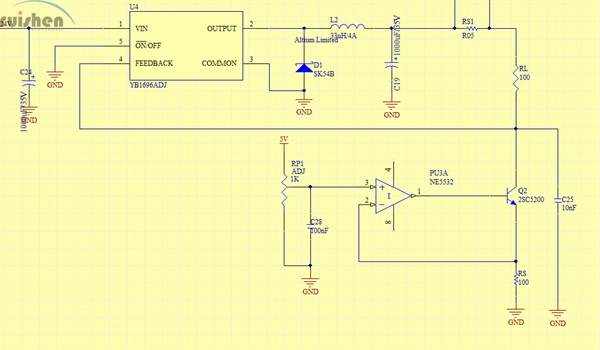

下面的是简图，现在有个问题，我通过调节可调电阻设定恒流值，电流超过1.5A的时候电感开始会叫，我测试此时电感开关波形已经不是连续的150K，有点断续的意思。

  我尝试换过22-100的各种电感，输出电容也换过，都无法解决。

  只能求助大家了。

你这个应该就是山寨的2596其实你不如直接买2596来做.还有2596的电容大了,输入有470左右就得了,输出不能太大,据说大了工作不正常,我用的才100uF.电容要选低内阻的开关电源专用电容.电感也比较讲究的,差了就会热会叫.感量就是33的.不要乱改.二极管最好用5A的.

摸摸 发表于 2015-6-12 01:58你这个应该就是山寨的2596其实你不如直接买2596来做.还有2596的电容大了,输入有470左右就得了,输出不能太 ...

我今天去试试，我买过几个2596，不知道是什么原因，开关频率只有50多，感觉效果很差，难道是山寨？。

。

。

谢谢你的建议，因为我做了两路，另一路就没什么问题，所以我想会不会LAYOUT的问题。

输出电压是多少？电感用的什么材质？尺寸是多少？

wcer520 发表于 2015-6-12 09:42我今天去试试，我买过几个2596，不知道是什么原因，开关频率只有50多，感觉效果很差，难道是山寨？。

。

。

...

我的2596也是山寨的,但是比较正.性能也不错.假的2596有些里面是个317的,其余两个脚是空的.PWM比较挑电感.我的是自己用的,买了点村田的电感,效果还是不错的,纹波很小.taobao卖的那种2596模块就是国产电感的了
