[开关电源]NCP1200A的60w离线电源设计

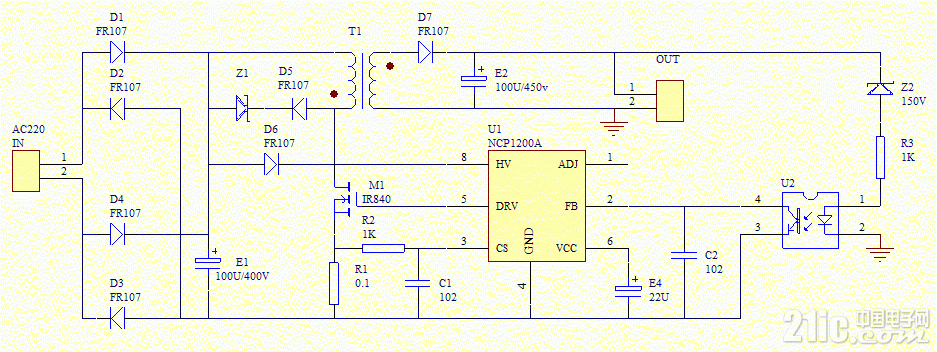

本帖最后由 oldzhang 于 2015-9-4 14:15 编辑 用自供电电源芯片设计了一款150v60w输出的电路，下一步准备做试验。

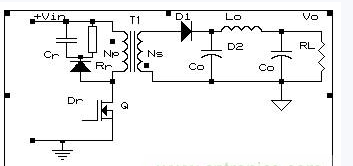

电路中的z1用TVS还是用稳压管，我试过，两个0.5w150v串联的稳压管都能用，Z1用1w稳压管行吗这个Z1的参数怎么定？给点建议吧吸收回路这样用的不是很多，大部分都是不用Z1，而是把Z1换成一个电阻和一个电容，做成RCD吸收回路，如下图所示TVS(或稳压管)吸收电路也是吸收电路的一种，可以限制电压，和RC吸收的波形我对比过，好像TVS的吸收过冲还小点，过冲电压可控。

我的问题是我用0.5w150v的稳压管做吸收都可以，这样做危险吗？

oldzhang 发表于 2015-9-8 21:44TVS(或稳压管)吸收电路也是吸收电路的一种，可以限制电压，和RC吸收的波形我对比过，好像TVS的吸收过冲还小 ...

另外即便可以，高压稳压管也不便宜，要省钱干嘛要拒绝RCD。
