[开关电源]开关电源输出尖峰，有18层楼高，求帮助！

本帖最后由 ecoren 于 2014-11-12 16:36 编辑 弄了个POE的PD电源模块，TPS23754芯片的。

输出5V，可是这个5V尖峰很猛，不知道咋回事，请高手指教，上图为敬。

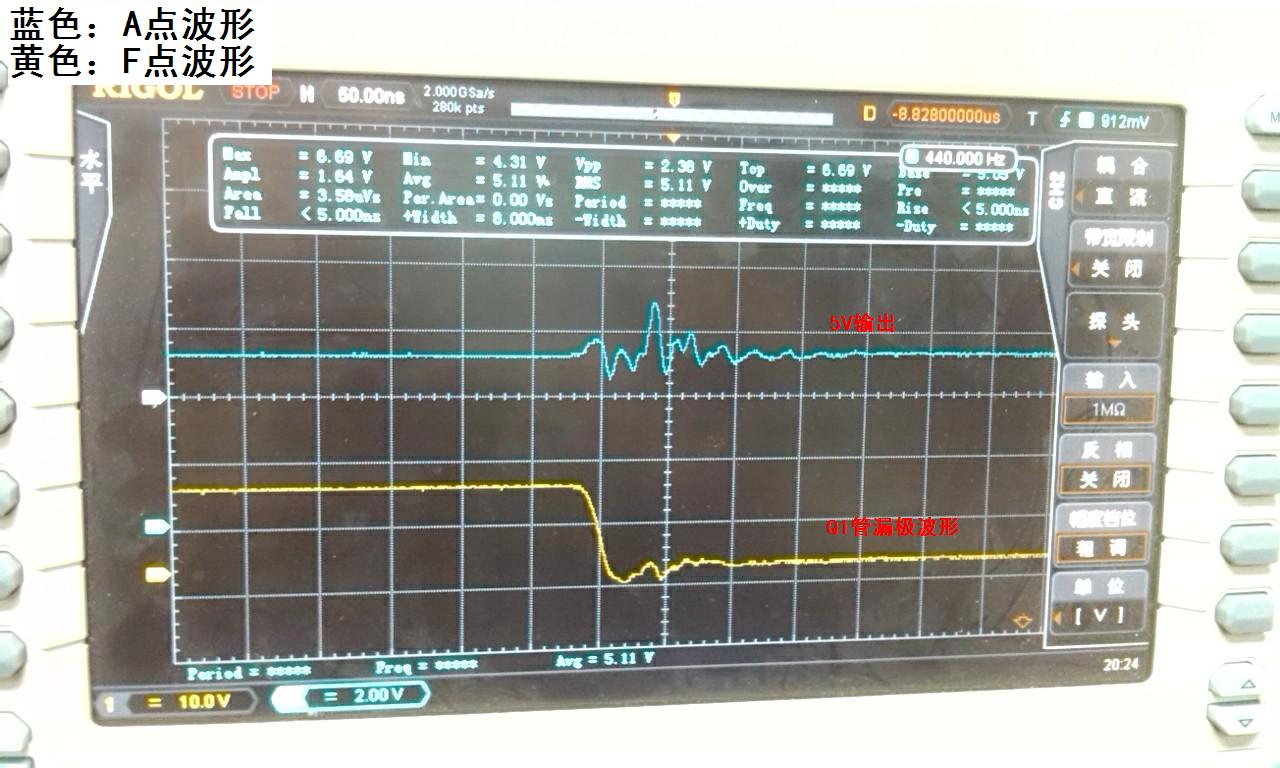

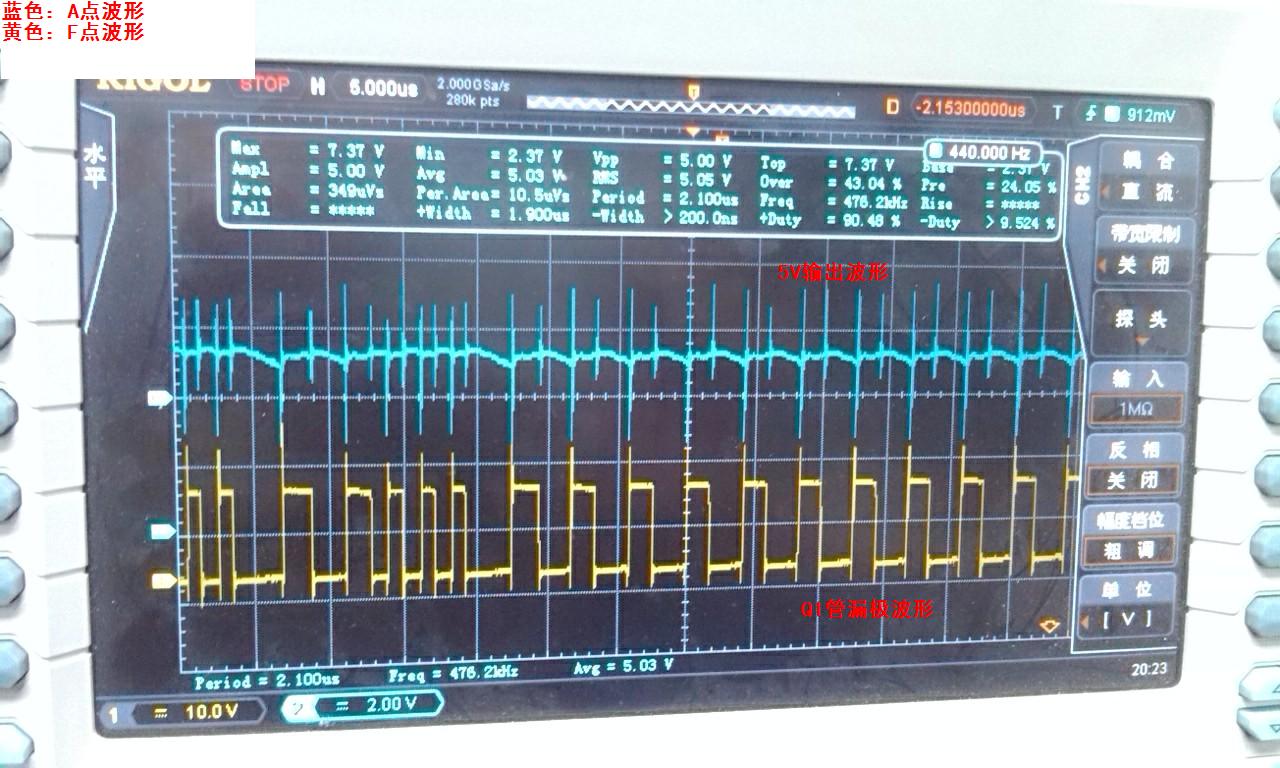

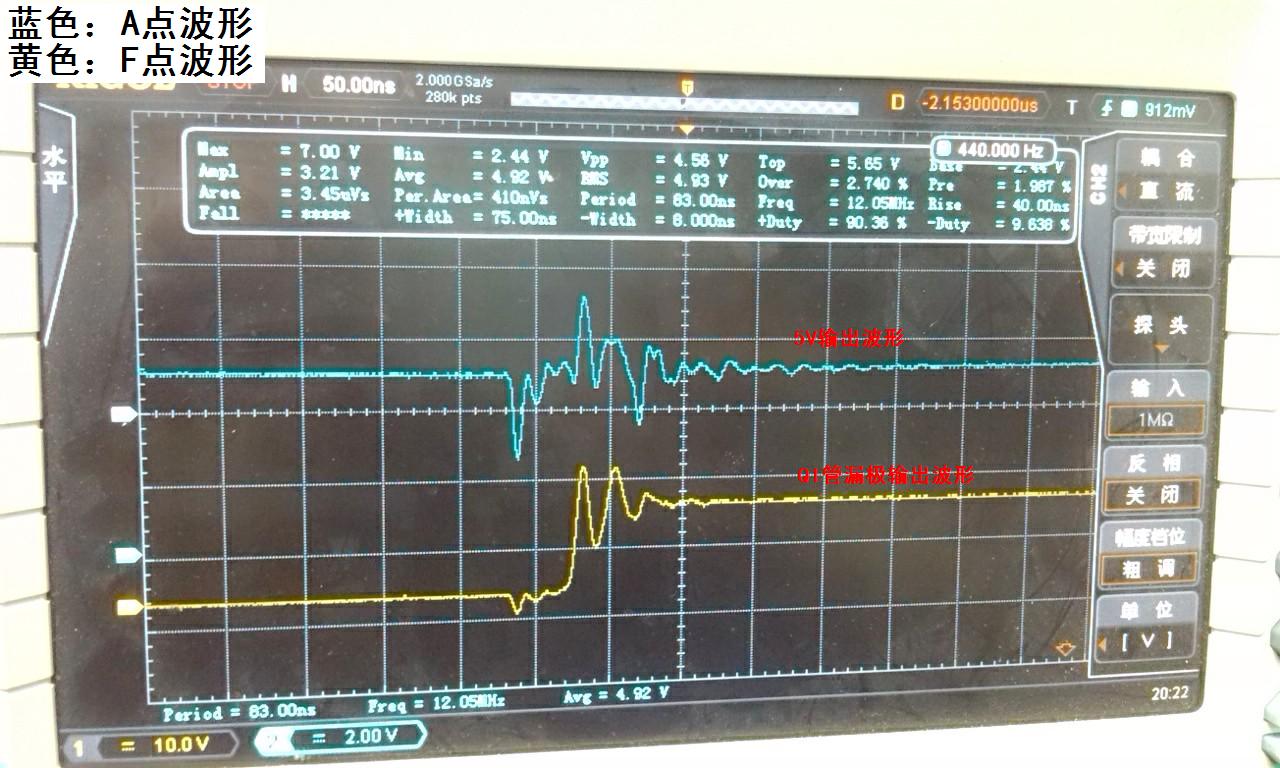

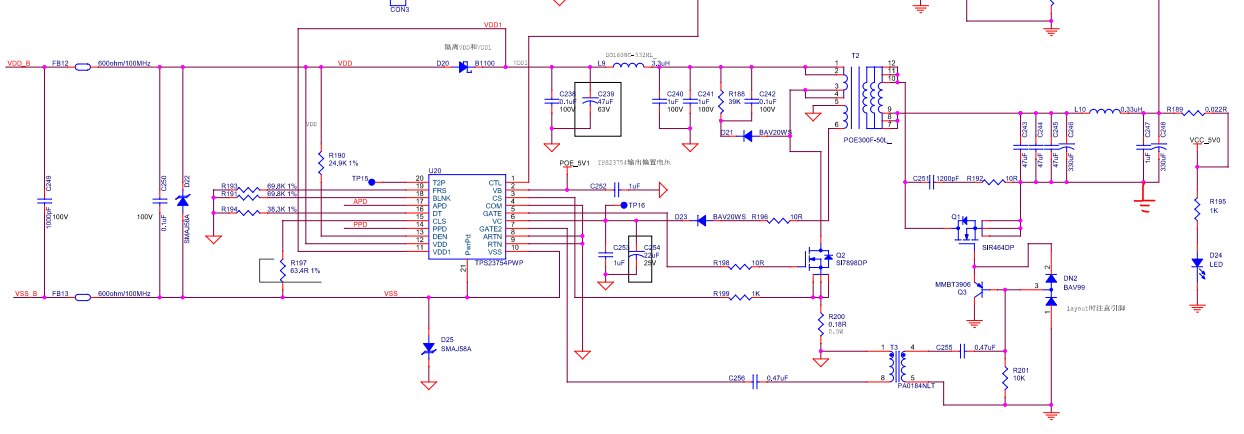

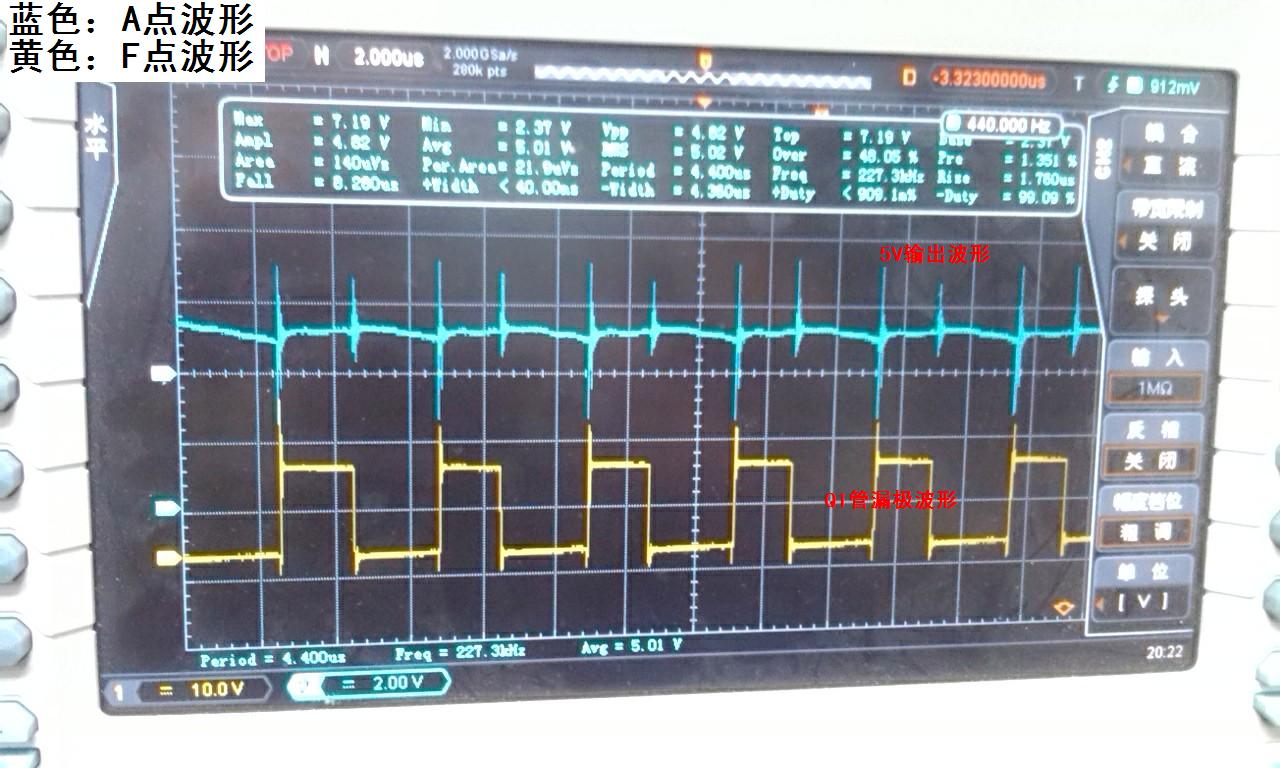

原理图，参考TI官方的，上图不清晰，有pdf：这个输出尖峰出现在开关管Q1的关断和开通时刻。

示波器探头没夹好吧先看测试方法对不对，再看变压器设计的怎么样，可尝试L10加大有一点看效果

不亦心 发表于 2014-11-13 01:42 先看测试方法对不对，再看变压器设计的怎么样，可尝试L10加大有一点看效果 ...

L10加大过，没效果，直接短接也没效果，我试了很多RC(D)吸收参数也没啥效果，开关电源真的那么难吗？
