有源晶振的问题

发布时间:2021-03-01 08:06:57  来源:大电流电感厂家   查看:

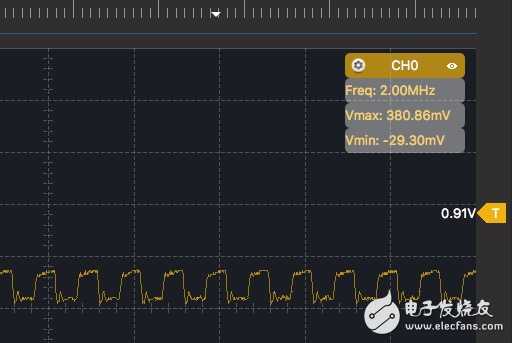

之前我是用一个16MHz的四脚有源晶振 加上 74LS93 分频出来一个 2MHz的信号。使用正常,示波器里的波形见下图:



然后我觉着何必多用一个74LS93呢,就买了几个如下图所示的2MHz有源晶振。心想直接用它做信号源就可以了。

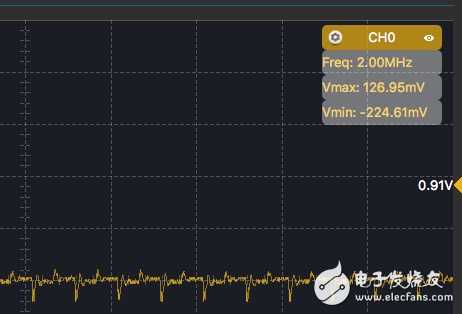

这个晶振目前的接线是把#1三态端接到了#8引脚的位置,接到+5v了。这样晶振才能工作(如果三态端引脚悬空或者接地,频率会乱飚,都好几百MHz了来回变)。示波器信息见下图。频率对,但是波形奇怪,而且把它当做信号源输出给我另外一块IC的时钟引脚的时候,电路并不工作,时钟出了问题。
请问我是不是还需要给这个晶振做点什么处理才能让它的输出正常?






上面笔误,应该是(如果三态端引脚悬空或者接地,频率会乱跳,好几百KHz了来回变)。


我有点怀疑这次买到次品晶振了。 我还有几个12M 16M的有源晶振,换上以后示波器显示波形和频率都正常。就这个2M的波形乱成狗。难道低频的晶振需要做点什么处理?  我去再买几个2M晶振。


搞定了。。 原来卖家提供的那个引脚图压根就是错的!害我折腾半天。

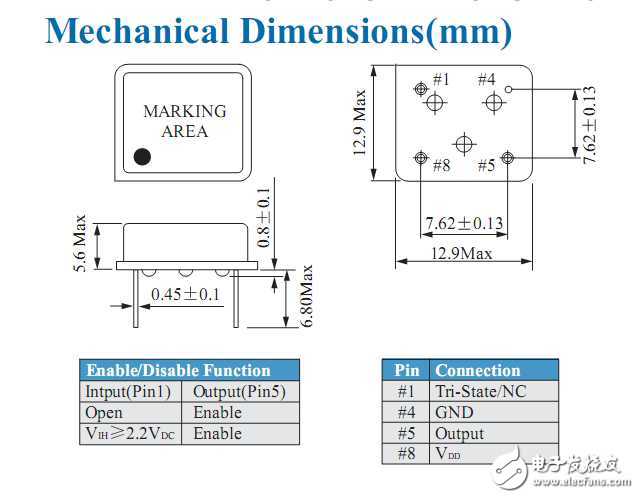

现在的接线是,圆点位置也就是左下角的引脚悬空,逆时针(右下角的引脚)接地,右上角是信号输出,左上角接VCC。


用的是哪个品牌的oscillator呢?


SCTF是国内比较有名的oscillator生产商,可以了解下
