自已试制UC3842不断炸机
这个是网上抄来的变压器参数,变压器用的PQ3220磁芯,初级三明治绕法,

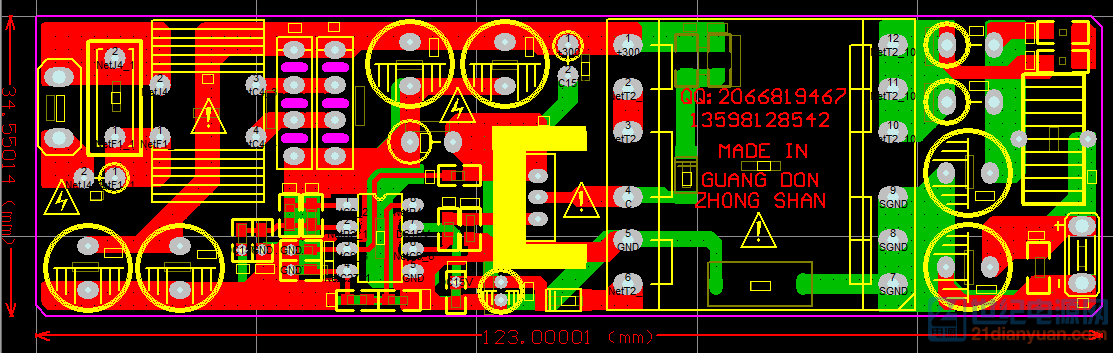

这个是画好的PCB图

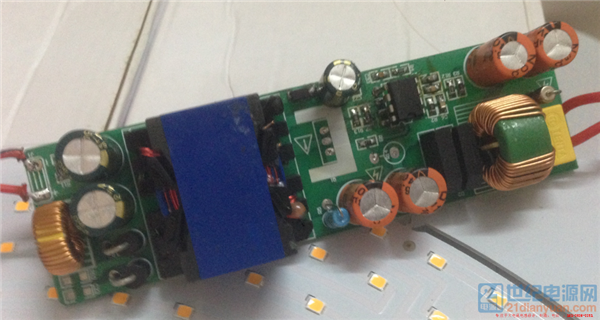

这个是实物图:因为已炸过板,所以MOS管已焊到了背面
刚开始是通电没反应也没输出,于是看百度,测得3842电压14V,8脚有5V输出,但3脚无电压但是MOS管和变压器磁芯发热(不是那种很烫的,只是可以明显感到发热了),后换了UC3842芯片,这次倒好,一下炸了保险管和MOS管,还有MOS管下面的取样电阻,这下无从下手了,换掉所有坏的元件后重新通电,没过十秒又是一声闷响,这下炸了取样电阻和3842供电绕组的整流管,实在没有思路了,还望各位大哥大姐帮帮我,没做过开关电源,实在愁死我了.
第一,我想知道这个100W的电源变压器绕组是否合适,我想把频率弄成48KHZ或68KHZ.
第二,我想知道如果这个电路可以做100W电源的话,变压器哪里需要改,怎样改,还有UC3842相关的电压电流取样怎样改,
第三,我现在只想把这个电源弄的有输出,哪怕不正常,我自己可以去学习怎样调整,但是不想这样不断炸板
在此先谢谢各位了,静等回复.
目前为止，此电源已做的相当稳定，下面有图有真相，改天再上传测试波形
下面是灯板图，这个灯板是我从别的店要来的一块86W的LED灯板，48V1.8A的，虽然坏了些灯珠，但不影响使用
中间坏了十来个灯珠，但400多个灯珠还是很亮的，因为太亮所以手机拍出来有些雾的感觉
这个是远些的效果
由于灯太亮，远些都看着好亮，我的苹果5S也不好使了，平时拍照好清楚的，但在80多W的灯下面拍东西也是这样的

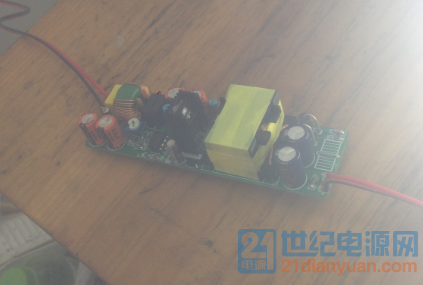

下面是电源板工作时的样子
大家应该记得，这个还是上次那块板，不同的只是变压器是我手工重绕的，原边参数没变，只是把辅助绕助和输出绕组各减一半圈数，一切正常了。因为上次订制的输出电感计算错误，所以把那个电感也去掉了，然后整板工作相当稳定，工作两小时整板温度不超42度，虽然变压器是手绕的，但没有出现异常响声，只在关灯的时候会有吱的一声，其它都很正常。关灯的时候吱一声应该也是正常的，很多开关电源都这样我见过
再上一张整体效果图
这个是开灯后的房间整体效果，因为我的房间只有20平米，所以照的整个房间都是雪白的，
最后：其实做为LED灯具驱动，只要达到电压和电流参数，整板温度连续工作不超温，就算是成功的，因为LED驱动没太多的要求，其它要求也和电源无关，
比如纹波等参数，其实无所谓的，灯具的要求只是无频闪，亮度和显指以及色温达标就OK，
但本着DIY的精神，我想把这个电源做细致些，因为第一次做这种电源，还是希望能跟大家学到更多知识，因此改天有空再把各部分测试波形传上来，大家帮忙看一下。

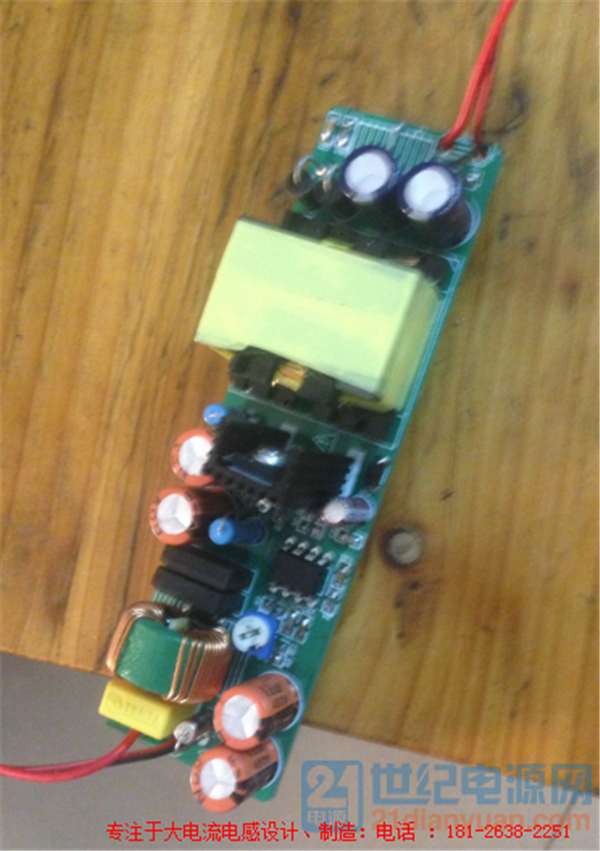

下面这个是改好的板

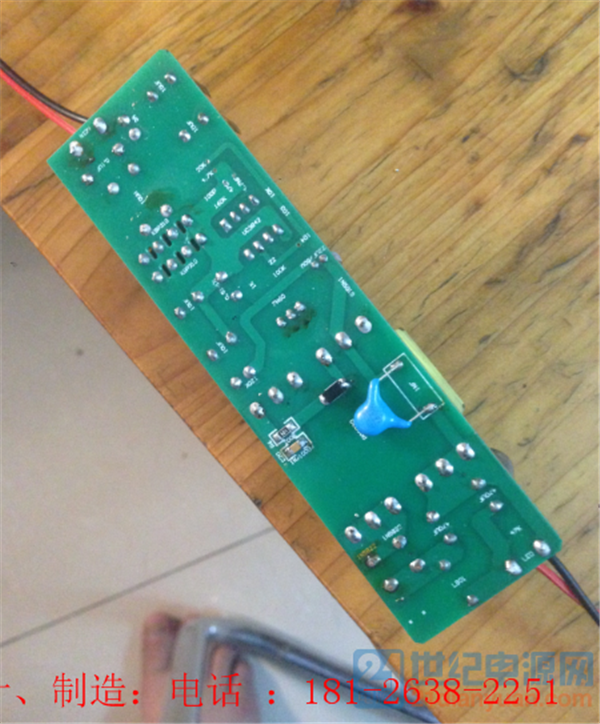

这个是底部图
板上所有元件照位焊接，没有飞件，只有一个电位器用于调UC3842第2脚电压的，现在已测好是3.2K，改天有空了换成固定电阻焊上去就OK了其它地方都是原板照装，看来我的设计除了变压器有问题，其它地方问题不大，无需改板，只要跟据不同的功率修改相应参数就行了。
至此，十分感谢王春栋王工以及论坛所有帮助过我的朋友们，谢谢了！

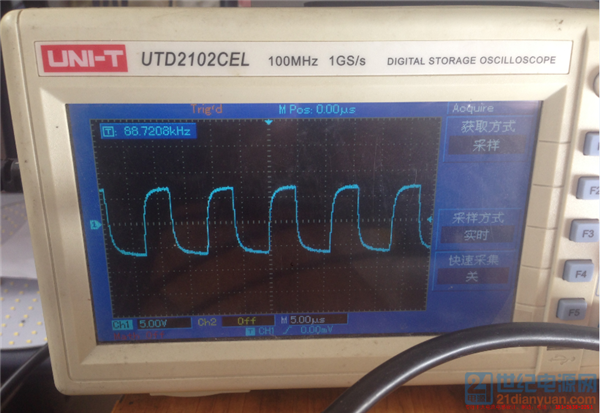

这个是测试的MOS管VGS波形，大家看一下有问题么

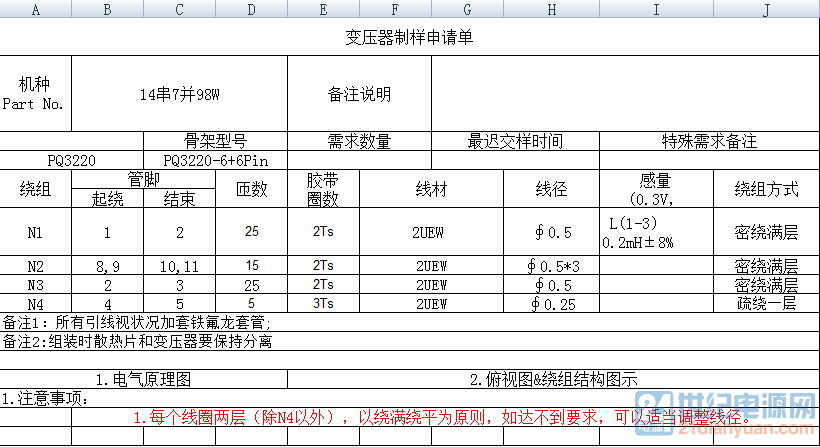

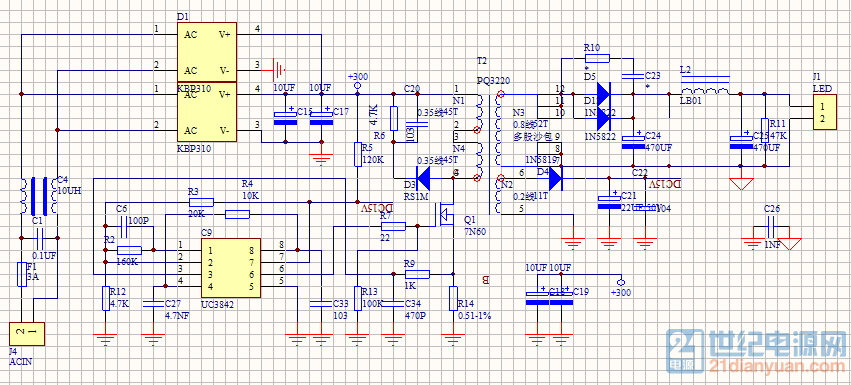

注:因为画板用的是以前的原理图库中的变压器,参数没改,所以以贴出的变压器申请单参数为准,样品是照那个做的,我朋友做变压器的,让他帮忙做了十个.
如果你开关电源没有经过计算，分析的话，想用实际试验来测试电源的话，你最好先找一套保护设备。这些组成是一比一的大功率的220V变压器。一个大功率的钨丝电灯炮。这样就不会经常炸元件了。
我想知道这个怎样改变压器或者说我的变压器参数对么,还有就是怎样改那些保护电路和取样电路
您最好确认一下做回来的变压器同名端是否正确，之前在淘宝打样结果第一批同名端错了，各种炸
我的变压器同名端没错,只是怕圈数搞错了,因为我不会计算,是从百度上抄来的圈数,不一定是对的
第一，我先问你为什么要用2842做，你的输入范围有多宽；
第二，你是如何保证48V输出的，怎么没有看到反馈线路，没有反馈的话电源输出失控必然炸机。
大神,我是以前看到百度上有人说,UC3842是用供电绕组反馈的,不知道对不对,因为我做的是恒流型电源,不需要电压稳在多少,而且之前在百度上看到这样的电路也是差不多的,是百度上的图错了,还是我没理解透.
下载附件
这个线路不带恒流功能 我忍不住再问一下，看你的PCB板2842的VCC供电是变压器的5，6脚线圈，看你的变压器图纸怎么没有5,6的绕线线圈。什么情况？ 原理图上的变压器画法不太对,因为我是123脚做的三明治绕法,45脚做芯片供电,其它脚是输出,这个在下面已经说明了以申请打样单为准,因为原理图画的时候用的以前的封装画的没改 调电源哪有上来就直接加强电的，都先开环一点点往上调，然后再闭环搞。 弱弱的问一下,什么是开环调,什么是闭环调 什么是开环和闭环啊,谢谢求教了 哎，又是直接抄板惹的祸。 绝不是抄板,这块板是我全新画的,原理图也是自己照网上的图画的.我只是不懂计算 先搞本开关电源设计、原理之类的书翻一下。基础性的东西至少要有个了解吧。 你核对一下你变压器表格和原理图中的绕组,看是不是有和不合理的地方. 第一，这个变压器肯定有不合理的地方，因为我不会计算抄数，从别的地方抄来的参数，第二，这个电压取样和过流保护也肯定不合理，因为我不知道该怎样计算保护电路，只知道输出要求48V - 1.8A
望大神帮我解决这两块的问题 变压器的脚位都没时间对一下? 脚 位一再看过了绝对没错,怀疑是变压器圈数不对,但不会计算应该绕多少圈 根本没测到,MOS不通就是不通,一通直接炸了给UC3842供电的二极管和MOS采样电阻,以及保险管等,所以根本测不到 明后天我给你算一下 谢谢谢谢大神，第一，我这个变压器磁芯是确定了的不能换，你帮我算一下用PQ3220的磁芯，初级多少圈，UC3842供电多少圈，输出绕组多少圈，要求输出48V2A，还有帮我算一下那些保护电路的电容电阻换成多大的，先谢谢了，十分感谢！一直没解决！ 今天下午，清理了一下头绪，把手上测到的已知条件对比了一下，测得的辅助绕组供电高达28V左右，而按要求应该是14－15V才对，按目前的状况，应该是电压增加了一倍左右， 同理输出电压应该也增加一倍，但是因为输出整流我用的是1N5822，如果输出增加一倍电压应该就是96V左右，这么高的电压1N5822必定击穿，经测量，1N5822果然早就坏了，事实上我后期的所有测试都是因为1N5822击穿造成UC3842保护导致的不正常，于是先修改了这两部分，用两个大电阻把辅助绕组的电压分压得到14V的电压给UC3842供电，然后把原来坏掉的输出整流管1N5822去掉，用三个1N5822串起来再焊上去，测量了一下没明显短路后再通电，这下奇迹出现了，灯居然亮了，我的天，这个历时两个月才搞出来的东东终于亮了，虽然现在各种状态还不正常，如比工作时能听到细微的叫声，好像是开关变压器在响。还有空载时输出76V，挂载降到40V，明显输出功率不足等等这些还不完美的地方，但做为这辈子第一次做100W的开关电源，第一次用3842，能让灯亮我就心里有谱了，其它的以后慢慢跟各位请教再细整，至少现在电路已经工作了，虽然变压器在叫，但工作中没有极热的元件，只是微温。谢谢论坛各位大神的帮助，在此真心感激。 今天通电没炸，但是测得辅助供电绕组刚通电瞬间电压达到28V，输出没电，实在头痛
终于调试稳定了,现在用着很舒服,今天为止,终于征服了UC3842 恭喜，现在带载电压掉的厉害吗？ 满载掉个0.4V左右，不知道算不算厉害 很好了，不知道你把示波器打到交流档测试过输出的纹波吗？我现在遇到了问题，输出有和开关频率同频的干扰，你的有这情况吗？ 干净的很，一条直线，示波器上根本看不到任何杂波 纹波峰峰值多少？把你的图纸穿上来看看。 试过了，交流档几乎是直线，没任何其它波形。没出现干扰什么的。 它就一直在那,没给你设置什么障碍,只要满足条件就能使用,哪来的征服 只是之前不知道怎样满足它的工作条件，所以一直不能用，现在知道了，所以它只好老实工作了 跟大师学习开关电源变压器计算,哪位肯教我
