关于DDR2 ip核用户接口的一些问题讨论

发布时间:2021-11-15 07:42:35  来源:大电流电感厂家   查看:
最近在学习ddr2 ip核  现在初步实现了 数据的读写,欢迎做过和正在学习的伙伴们进来探讨探讨。 最近在看《例说FPGA》这本书时,遇到一个问题 是关于 用户接口 local_burstbegin的

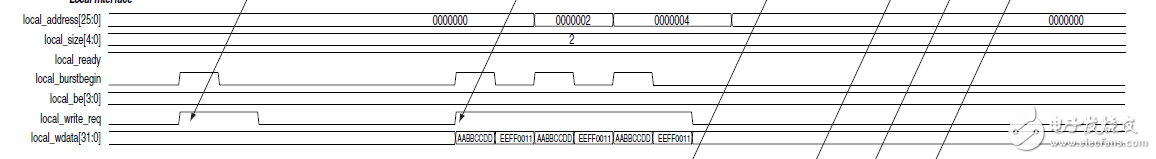

altera的官方手册上定义 local_burstbegin必须在读写请求时拉高,并且要求在写突发的第一个周期后拉低。时序图如下:
在读突发时 是跟随读请求一起的

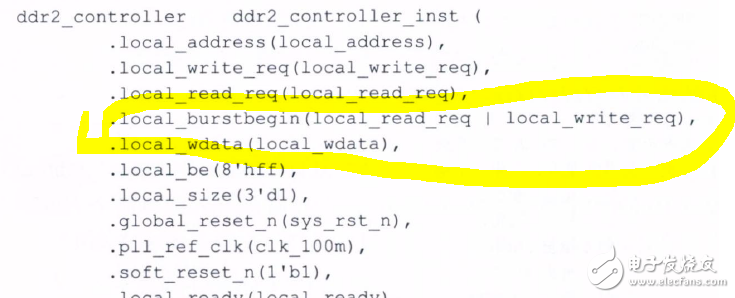

但是在《例说FPGA》书中 是这样连接local_burstbegin的

将local_burstbegin 与 (local_read_req| local_write_req)相连接
这样local_burstbegin 会在写突发时时序上与 存在冲突
但是这个程序经验证也是正确的  可以将数据读写
所以说local_burstbegin 的时序要求也不是那么严格吗??


帮顶  哈哈 好高深的样子


不会冲突吧,只有在有读写请求时才会local_burstbegin置高,而且这两种信号持续时间很短,一般只有数据传输时才有效。local_read_req| local_write_req作为端口信号输入没问题吧


WZH1991 发表于 2017-10-10 23:53
不会冲突吧,只有在有读写请求时才会local_burstbegin置高,而且这两种信号持续时间很短,一般只有数据传输时才有效。local_read_req| local_write_req作为端口信号输入没问题吧

WZH1991 发表于 2017-10-10 23:53
不会冲突吧,只有在有读写请求时才会local_burstbegin置高,而且这两种信号持续时间很短,一般只有数据传输时才有效。local_read_req| local_write_req作为端口信号输入没问题吧

WZH1991 发表于 2017-10-10 23:53
不会冲突吧,只有在有读写请求时才会local_burstbegin置高,而且这两种信号持续时间很短,一般只有数据传输时才有效。local_read_req| local_write_req作为端口信号输入没问题吧
