[开关电源]关于开关电源的掉电检测电路修改的求助

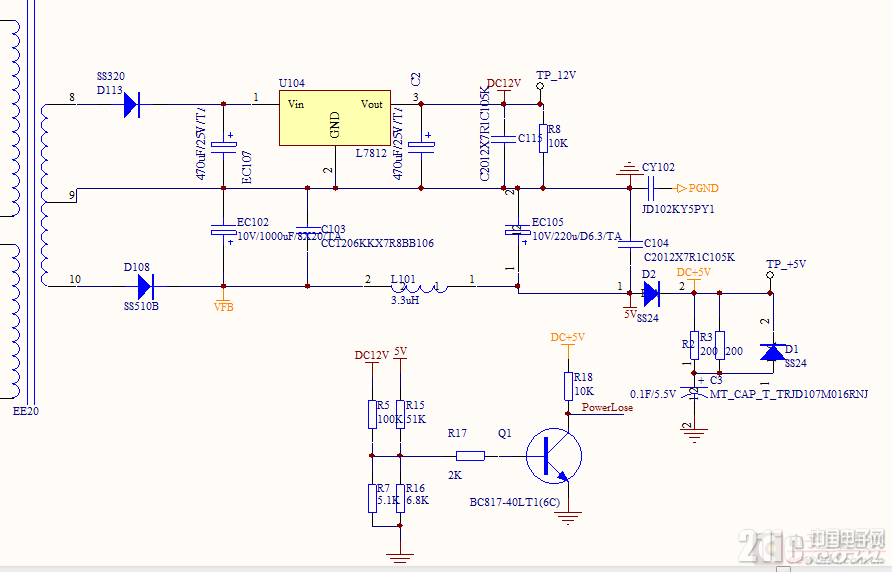

之前做了一个开关电源，但是掉电检测电路因受滤波电容的影响，不能正常工作，现在急需修改电路，我本来想把掉电检测电路接到整流管D108的前面，再接入一个整流二极管和光耦，但是由于受板子面积限制，不好加光耦，希望论坛里的大神求助一下，帮我想一个方案，跪谢你们！！原来的电路原理图如下：满意回复+10lfc315 查看完整内容电容取值，也不用太大的。

+5lfc315 查看完整内容可以按图试试，有偏差就稍为调整。

+2lfc315 查看完整内容有没有示波器呢，有示波器调试起来很方便的啊；你可以电阻先按我给的参数，电容改小，从103开始，逐渐往大了改，直到在正常供电时不会触发。

...+2lfc315 查看完整内容开关电源是25k频率，估计电容用个472的都够了，如果电源在小负载的时候有可能间隙工作，容量需要加大点，你可以具体测试。

...+1不亦心 查看完整内容应急灯方案上在用的掉电检测，使用背景是检测到市电掉电，由电池供电，负载是LED灯，电池供电的时候输出功率由18W降到3W，用起来还可以，由于负载是LED灯，对 ...R5改小，并且串联1个稳压二极管，R15不要了；调试参数使得DC12V低于10V时，Q1截止。

本帖最后由 yejunjie176 于 2015-8-10 17:25 编辑

lfc315 发表于 2015-8-10 17:12R5改小，并且串联1个稳压二极管，R15不要了；调试参数使得DC12V低于10V时，Q1截止。

...

这样那个滤波电容C2充的电就不会对此影响了吗？？

yejunjie176 发表于 2015-8-10 17:15那5V的掉电怎么检测？

DC12V跟5V不是都从同一个电源转换过来的么？检测其中一个即可？

lfc315 发表于 2015-8-10 17:26DC12V跟5V不是都从同一个电源转换过来的么？检测其中一个即可？

不好意思，刚问错了。

我是想问：是不是吧电阻R8阻值改小点好？
