[DCDC]LDO输出接电感的疑问

发布时间:2023-04-25 08:06:01  来源:大电流电感厂家   查看:

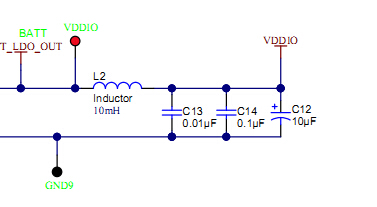

大家好,我买了一块TI的DEMO板,我看它的电源部分在LDO输出后是接的一个10mH的大电感,原理图如下 :想请教几个问题:1.这个地方用这么大的电感的主要目的是什么呢?用小一点的可以么?2.如果不用电感,用磁珠可以吗?谢谢!满意回复+10jjjyufan 查看完整内容原设计 我猜是想放个LC 滤波的 至于多大的体积,看电流大小了不过 此处 放个 磁珠 0R 都可以 电路一般也不会出问题 ...+10金刚葫芦娃啊 查看完整内容按照ti的官方电路没有问题 他们都是严密测试的 最好和他一样 这是根据他的电源噪声设计的 一样最好 就是一个滤波的 ...完整的图发上来

gbs2020 发表于 2015-10-14 11:41完整的图发上来

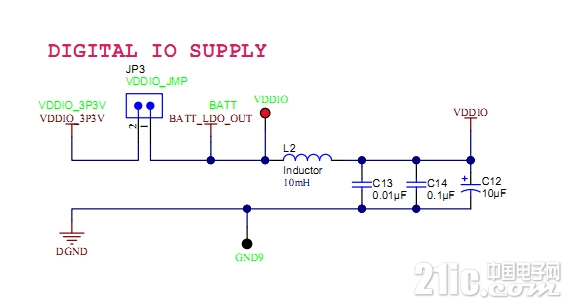

这是完整的,左边从另一个电源直接接过来的原设计 我猜是想放个LC 滤波的 至于多大的体积,看电流大小了不过 此处 放个 磁珠 0R 都可以 电路一般也不会出问题开发板那么贵,怎么也得多放几个元件,让你感觉买得划算啊

平面变压器厂家 | 平面电感厂家

高温实验大师们,现在需要对电源模块进行高温实验,要7天时间,想把温度调高,时间缩短,这个温度和时间是怎么换算的?在线等,谢谢。







不可以简单的等效吧,一定程度后,直接烧坏了。
