请教这个非隔离BUCK电路的疑问

发布时间:2023-05-01 08:06:01  来源:大电流电感厂家   查看:

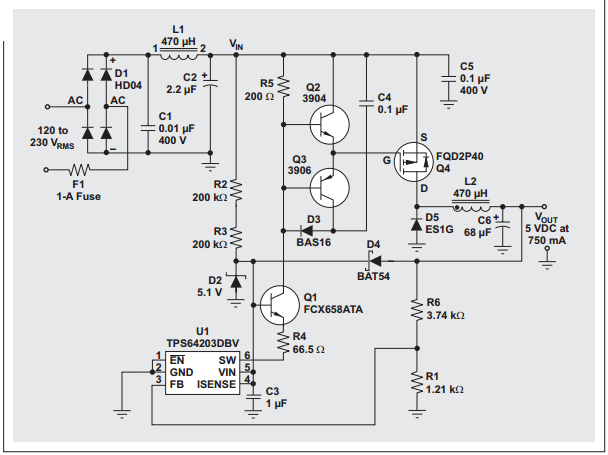

请问大家,这个非隔离的BUCK电路,在芯片SW拉低的时候,Q2的基极和集电极的电压会不会超过3904的最大承受电压。

满意回复+5戈卫东 查看完整内容如果Q1不会击穿,电压不会超过4.5VX3,也就是不超过13.5V,没有问题。

+5maychang 查看完整内容如果Q1集电极为4V(对地),首先损坏的未必是Q2,很可能是Q4,损坏原因是Q4门极击穿。

Q1的集电极是通过Q3发射结与Q4门极联接的。

建议不要使用这样的电路。

功 ...+5不亦心 查看完整内容搞个高端驱动的buck就可以了,有现成的内置MOS的IC,典型的viper12就过类似的应用,+5maychang 查看完整内容1、Q1必须用高耐压管,因为控制芯片位于220V整流输出的“地”这一端,该电路又使用P沟MOS管,其门极位于整流输出的高电位端。

Q1上面的直流压降就是为了让“地 ...如果Q1不会击穿,电压不会超过4.5VX3,也就是不超过13.5V,没有问题。

Q1的功耗很高啊。

有好几瓦,能行么。

200多伏特降到5伏特,占空比非常非常小。

戈卫东 发表于 2015-3-13 20:54如果Q1不会击穿,电压不会超过4.5VX3,也就是不超过13.5V,没有问题。

你好,你说的电压不会超多13.5V是哪边的电压,VIN吗?
