关于锂电池电量检测

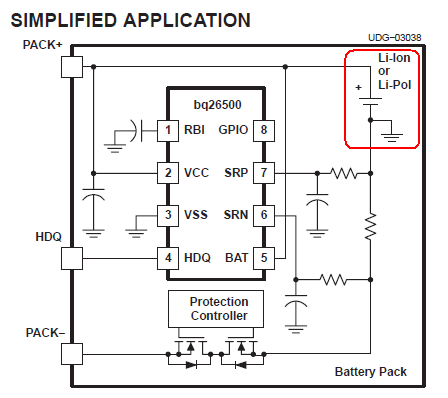

本帖最后由 kokoromi 于 2012-6-16 11:10 编辑 有三个问题想问一下：1、TI、MAXIM或者Linear的电池电量检测芯片有没有带充电功能的，或者锂电池充电电源管理芯片有没有带电量检测的？比如外接电源或者USB的时候给电池充电同时检测电池电量，拔掉外接电源后，检测电池放电电量，有这种芯片吗，之前找了挺久，没找到...2、还有一个问题，就是检测电量是基于什么原理，看了几款芯片好像是计算累计库伦值，那计算剩余电量是不是还得用总的电量减去用掉的？总电量怎么检测？电池标称的那个mAh不那么准吧，能直接用这个减吗？还是说用的其他办法的？ 3、下面是之前找的一个电池电量检测芯片的典型电路图，不太明白，红色框里的是锂电池，电池负端怎么就直接接地了啊，那PACK+和PACK-是要连到哪啊...之前没弄过这些不太懂，希望大侠们指点一下~满意回复+10xf_00a 查看完整内容可以设置初始值的.一般来说,按上电量芯片后,先将容量放光,再充满,做一个循环就可以了.+5yanemperor 查看完整内容你要库伦计当然贵，那都精确到1%以上的吧, 你用电压来计算（很粗，3-5级电量检测),就便宜了，简单AD或低压检测类芯片就可以搞定。

库伦计的初始值会自动从空电 ...+2sttyuy 查看完整内容要么在电池端，要么在主机端。

一个就行了，目前有些PMIC已经集成这些功能了，就是贵啊+1forgot 查看完整内容PACK+和PACK-是接负载的正和负+1ares_lan 查看完整内容带电池电量计算的芯片比较多，我记得TI就有。

具体我不记得了。

+1gaohq 查看完整内容不是吧，PACK+ 和PACK- 分别接充电器的 V+ V-PACK+和PACK-是接负载的正和负带电池电量计算的芯片比较多，我记得TI就有。

具体我不记得了。

PACK+和PACK-是接负载的正和负forgot 发表于 2012-6-16 11:34

我好像有点明白了，TI的电池电量检测芯片分两种，一种是和这个图类似的可以安装到电池内部的，这个框图的右下角写的“电池组” 芯片是安装在电池内部的....还有一种是安装在PCB上的，器件选型里的Implementation栏里有两项，一个是Pack类型，就是上面这种，还有一个是System类型，我理解就是安装在PCB上的。

他那里翻译的是系统端电量检测，不知道我这理解对不对，求验证...

PACK+和PACK-是接负载的正和负forgot 发表于 2012-6-16 11:34

不是吧，PACK+  和PACK- 分别接充电器的 V+   V-
