[稳压电源]这种方式的供电有什么问题？

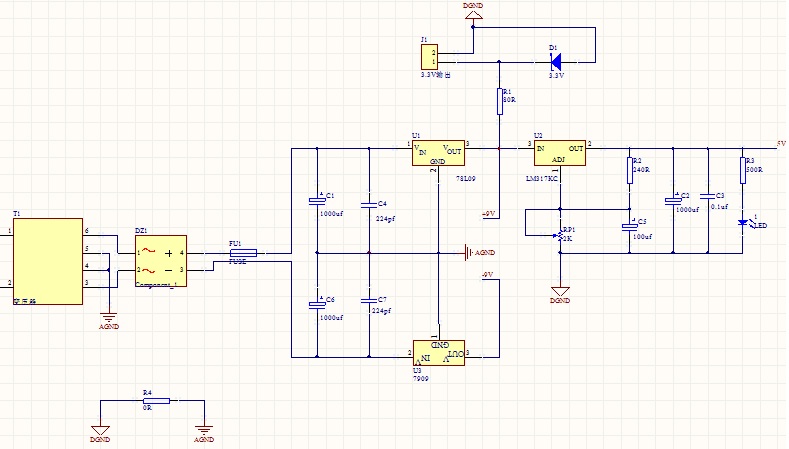

如图，220V交流电经过双9V-3瓦变压器，整流滤波后经过7809,7909输出正负双电源为运放供电，从正电源9V取电经过LM317调整得到5V为单片机供电，9V经过3.3V稳压管得到3.3V，暂时没有接负载，因为要用到单片机内部的ADC，参考电压为供电电压，用7805稳压电压不太稳定，所以选用LM317。

我想问下大家，这种双电源供电，两端负载不平衡，能否得到稳定的电压（用电部分的功率远小于变压器功率）？我板子做出来后，发现打开负载，LM317只能提供4.3V左右的电压，无论怎么调整电位器。

而且会把+9V拉低到4.6V左右，断开负载，LM317可正常使用，用万用表测量电流，5V侧的负载电流为270mA，没有超过7809和LM317的最大负载电流，运放还没有接输入，为何会出现拉低电压的现象？用表测量整流桥的正负输出，发现正极电压为7V左右，负极电压为13V左右。

电源和地之间无短路。

测量电阻为800多Ω。

我想问下问题出在哪儿？是不是9V的变压器电压太低，整流滤波后无法从7809正常稳压。

还是这种双电源单侧取电的方式不可取。

最后请问下大家，如果电路里需要正负电源为运放供电，又要5V为单片机供电，哪种方案比较好一点，在线等回答，谢谢！严重怀疑你的变压器功率不够。

变压器功率不够,9v电压低12V，7809输出端加220UF/16V电容和104LZ应选用双12V变压器。

另--3.3V端稳压管耗电流570mA（估算），电阻取值是否合适？楼上各位高见！…
