关于LLC工作频率的问题
增益不能无限降低，你的频率算出来也没用，因为不能无限升高，这时候LLC就应当变成PWM，增益再低，连PWM都搞不定了就间歇工作。
你非得要钻牛角尖就不能用那个，得用这个。

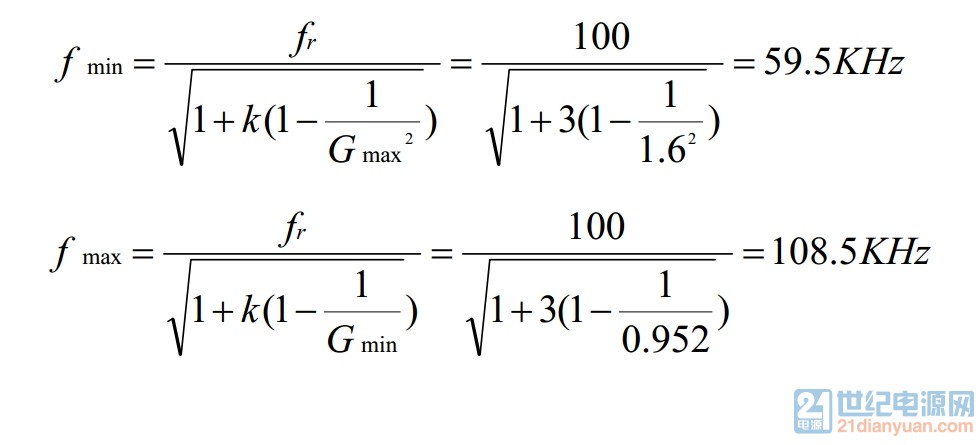

下载附件
增益并没有无限降低啊，如果输出电压比较宽，是有可能达到0.65的增益的，还有这个公式里面Ln和Fn是什么意思？ 输出电压太宽的话，你谐振点要折中来取，还有就是输出电压和PFC母线电压联动，如果再宽，就要考虑切换匝比。 Ln是K值，Fn是归一化频率，反正几个论文，来来回回有几种表达，多看几篇论文就知道了。 看你发了一堆帖，不如实际动手做一个来试试。 谢谢你的建议，已经动手做出来了，只是理论方面有很多欠缺，想把理论搞清楚，平时我经常看到有人说归一化频率，那归一化频率到底是什么意思？ 是不是所有曲线的交点？ 你论文都不看的？归一化频率就是工作频率与谐振频率的比。Fsw/Fr 那这个公式算出来结果是表达什么 你那个最大频率的公式是没有问题的，但是你得明白这个公式的意思，所以你还是得学数学，得去推到哪些公式
LLC的最大频率是在空载条件下，就是Q=0时，当你的增益小于等于0.75的时候，这个公式就没法求出结果了，这是LLC的特性，也就是说，在空载的时候，它的增益没法降到0.75以下，就是接近0.75时，等式下面的数字接近无穷小，频率开到无穷大，这本就是LLC的特性之一，不然的话，很多芯片公司也无需在轻载或者空载做高频保护或者间歇工作或者调占空比了
输出变化范围很大，你又不是全程空载跑，加载高频增益不就下来了，空载就调占空比或者间歇工作呗，也能增益下来
下载附件
纠正一下，空载时的曲线与实际值误差不大，用上述公式计算fmax应该是准确的。
