请教单片机采集交流有效值和蓄电池电压

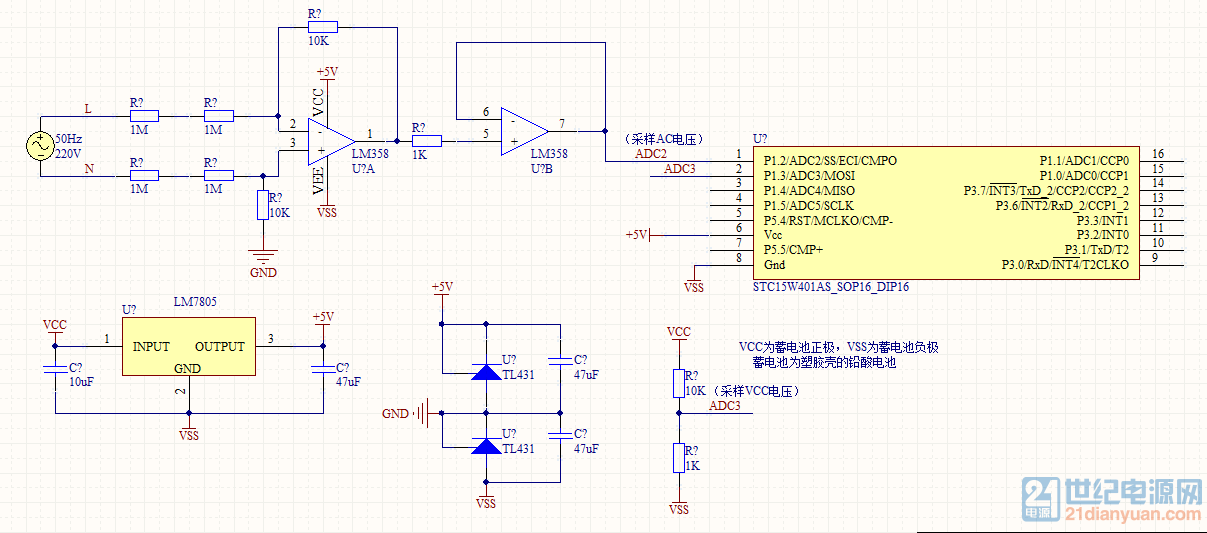

这个电路上电就烧。
为什么呢？能否告知一二
看图中箭头所指两端电压为多少？220Vac，能不烧吗？
下载附件
运放输入端压差是零。 你把运放的虚短虚断理解错了。虚短虚断是假设运放两输入端的电流几乎为0，与并非真的为零。你看看运放内部电路怎么可能为0？220Vac加上去能不烧吗？ 一般不会烧。除非 电瓶 相对220Vac有另外的 足够 电位差，高压击穿串联的电阻。 串联的两路两兆电阻，共4M电阻，限制了220V最终的电流。
不是零，但非常小（因为运放输入端内部电路的阻抗有几十兆欧），因此可忽略，所以虚短虚断是成立的。 楼上两位觉得这个输入端能加220V电压吗？
下载附件
呆子，你把那四粒电阻吃掉了？ 赶快吐出来，会肠穿孔的！ 好无礼，没受过什么教育？
这四个电阻和从运放输入端看过去的电压有毛的关系？ 好吧，我承认，我把“书”给吃掉了 运放拿掉，测4个1M电阻的端电压。 这是一个具体的、带负反馈的电路，你凭什么拿掉运放？ 前面的帖子里，你干嘛忽略那四粒 1M 电阻？
这个电路，就算去掉那两粒10K，实测加220Vac，358运放输入被击穿，最多0.16mA的电流，它也不会坏。
不是凭什么拿掉电阻，从运放的输入端看220V和电阻的大小没有关系。这是输入信号的大小。 说你是个 “书呆子” 真没错。 运放分析里面的 虚短虚断 都是负反馈运放的结果，不是原因。 它是 “虚” 断，你不能把运放拿开； 也不能把电阻拿开。 连到运放输入端的那2个10K电阻与4个1M电阻形成分压关系，每个10K上只有1/200的输入电压了。输入端电压=10K上电压+2.5V，所以电路是安全的。 220V和对地的那个10K没有什么关系吧？220V本身对地也没有形成什么分压。
假如我们把运放断开看四个1M电阻的端电压仍然是220V，你想运放能接上去吗？肯定烧运放，并非电流有多大，电压击穿，然后整个就爆了吧。 电路分压回路如下：220V_N-->1M-->1M-->10k-->431 k to a(2.5V)-->VSS-->运放Vout-->10K-->1M-->1M-->220V_L.其中Vout （相对于VSS)=10K电压×2+2.5V。
不是很赞同这样的分析。所有这些外围电路都是和4个1M电阻并联的，因此运放的实际输入信号还是220V。我还是那句话，拿掉运放看220V端，不管外面有多少东西，看过去总是220V。 运放电路形成负反馈闭环控制，不可以直接拿走去分析。 这是一个典型的差分运放电路，不会烧电路。 我也觉得是这样的 可以用虚短虚短的关系，推到运算一下，差分负反馈，电压很低的 1、431这种接法的可靠性有待验证，我觉得手册推荐的电路可靠性更高一点。
2、假设431的电路是能正常工作的，那么图中的电路是可以正常采集AC220V的电压的（波动范围在电网规定范围内）。
3、根据图中电路的设计思路，设计者是想把GND对VSS的电压设置为2.5V，那我觉得GND这个标号不太好，容易让人误解，可改为更加明确的标识，如Vref等。
由于个人能力、知识有限，有不对之处，还请各位大佬批评指正！ 你说的很有道理，不应该命名为GND，确实不规范很容易让人产生误解 我觉得既然是差分电路，就应该两路都要加上偏置2.5V。 不需要，另一输入端由负反馈提供偏置。 7805并不能保证是标准的5V输出。
而431典型值就是2.495V，而不是2.500V。
一看就知道是软件工程师画的图，太过于理想化。 请教一下标准5V应该怎么做啊？
按理说，最好就只有一个基准。
如果信不过7805，那7805就只管供电，用TL431做基准。
如果信得过7805，那就把431去掉，直接用两个信得过（误差能接受）的电阻分压。 基本没有问题，标GND实际上是2.5V，GND仅仅是个名字符号。 如果两粒TL431的稳压值和低于7805的输出5V，两粒TL431有部分可能会烧坏。建议将其中一粒TL431换成1K电阻，最好是换掉上面接+5的那一粒TL431。 上面的431和电容改为一个1KOHM的电阻。下面431上并联的电容不要那么大，改为100N.
