请教DC-DC芯片MP2565输出24V时的外围器件参数?

发布时间:2021-01-29 18:38:34  来源:大电流电感厂家   查看:

本帖最后由lfchh于2017-9-109:38编辑

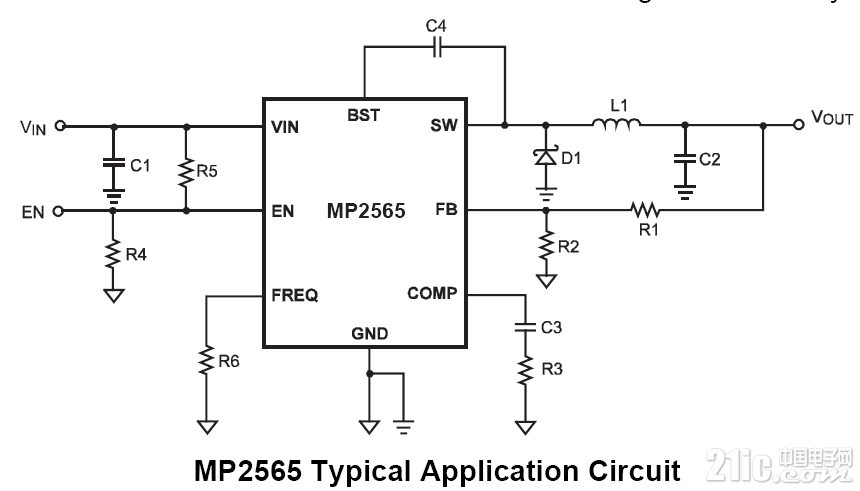

我输入电压30V-40V,输出24V/1.1A,手册有输出5V,12V这些外围器件的参数,没有输出24V的具体参数,初次设计DC-DC,没有经验,请大家多多指教。

本帖最后由Wattle_He于2017-8-3123:11编辑

小的电容电阻值直接照抄

分压电阻手册里面有公式自己算

L1使用MHCI06030-100M-R8A

D1使用SS56

C2用耐压高于50V的10uF陶瓷,至少4颗

绝对不能用铝电解电容

Layout也是相当重要,不是原理图对了就能用的

精读手册,参考手册电路,适当修改,为自己所用

Wattle_He发表于2017-8-3123:08

小的电容电阻值直接照抄

分压电阻手册里面有公式自己算

L1使用MHCI06030-100M-R8A

谢谢,学习了,希望大家多多指点

lfchh发表于2017-9-110:26

谢谢,学习了,希望大家多多指点

前辈,希望多教教我们一些工作和生产上的经验

哈哈,只是多工作了几年,好像来21IC有10多年了,21IC是电工们很好学习交流的地方。

打样回来测试了,发现输出24V,几分钟后就自动没有输出了,重新上电又有输出,几分钟后又没有,会不会是EN没有匹配好?

Wattle_He发表于2017-8-3123:08

小的电容电阻值直接照抄

分压电阻手册里面有公式自己算

L1使用MHCI06030-100M-R8A

为什么不能用铝电解电容

lfchh发表于2017-9-711:46

打样回来测试了,发现输出24V,几分钟后就自动没有输出了,重新上电又有输出,几分钟后又没有,会不会是EN没...

万用表量EN,看看温度

lfchh发表于2017-9-711:46

打样回来测试了,发现输出24V,几分钟后就自动没有输出了,重新上电又有输出,几分钟后又没有,会不会是EN没...

万用表量量EN,看看温度

yangxijun1992发表于2017-9-714:06

为什么不能用铝电解电容

铝电解搞不了频率较高的滤波

Wattle_He发表于2017-9-719:17

万用表量量EN,看看温度

EN电压有7V多,现在测试负载很小,100MA,不发烫。

lfchh发表于2017-9-816:21

EN电压有7V多,现在测试负载很小,100MA,不发烫。

用示波器单次触发

看看没有输出的时候触发抓到的EN、SW、BST的波形

今天测试发现负载加大到500MA输出就一直有,空载就会没有输出,如果用金属碰到COMP管脚,又有输出,移开后几秒又没有输出,会不会COMP管脚的补偿电阻或者电容选得不对呢?R3=200K,C3=150pf

lfchh发表于2017-9-911:52

今天测试发现负载加大到500MA输出就一直有,空载就会没有输出,如果用金属碰到COMP管脚,又有输出,移开后...

按照手册中的计算步骤重新算一次

普通电解电容的漏电大。
