buck电路的电压纹波问题

发布时间:2021-03-06 09:19:22  来源:大电流电感厂家   查看:
分析:为什么输入电压变成24v纹波比12v的纹波大了这么多。
首先,开关频率,电感大小均没有改变,由VL=L*(dI/dt),△IL=(VL*t)/L,再由BUCK电路的Von=Vin-Vo-Vsw,Voff=-Vf-Vo。
D=Vo/Vin,Ton=D*f,得到△IL=(Vo/Vin)*(Vin-Vo)/f*L,再由△Vc=△IL/(8*f*C),△Vesr=△VL*ESR可知,在输入输出电容没有改变
时,输出的ESR也不改变的,所以当输入输出变化时,应该影响纹波变化的就只有(Vo/Vin)*(Vin-Vo)。

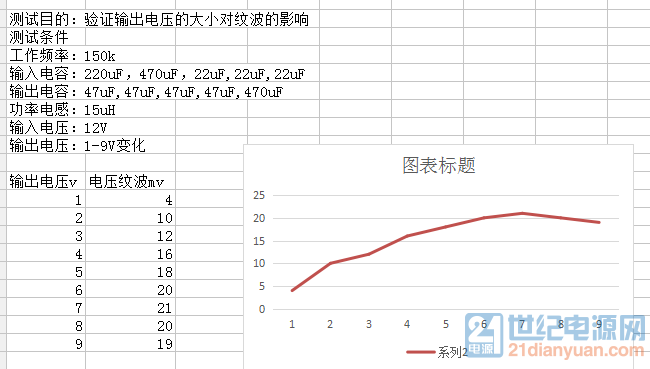

当Vin=12v时,其输出电压为6v时,(Vo/Vin)*(Vin-Vo)=3,纹波为20mv。

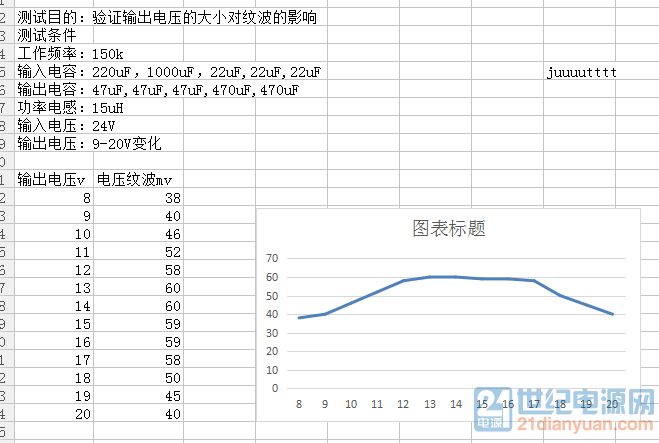

当Vin=24v时,其输出电压为12v时,(Vo/Vin)*(Vin-Vo)=6,纹波为58mv。
不知道这样分析有没有道理,本人才接触电源,请各位前辈指导一下。

纹波是计算出来的,还是测出来的?

实际测试出来的,下图是20v输出时的纹波,有用表笔的环地,带宽限制


下载附件

20v输出时的纹波,有用表笔的环地,带宽限制

2017-9-25 16:11 上传


分析法是假设进出电容的电流是三角形的,实际上不是的。

是不是20v的输出这种buck电路就不适合做做万分之几的高精度设备,你觉得这个四五十的纹波电压在这种电路结构能降下来吗

多大功率级?把指标弄清楚些,我做过一款0.1%的300瓦的,这种只有军用才会这么高要求

我是做锂电池检测设备的,我们其他设备都是万分之二的,就算这个buck做不到万分之二,也不能差太多,我们之前都是做线性充放电的,现在要做节能设备。

输出是20V ,10A最大也就是200w左右

您是做锂电池检测设备的,有专门的充放电检测软件吗

是的,公司有测试软件的

我们公司在这个行业还是挺有实力的,如果你想了解一下,可以微信联系我,jml908

那你看看我这这个输出的电压纹波,有负电压的,是不是说明我这个工作在FCCM状态。这个也不是馒头波了

你示波器是 AC Couple 的吧。

纹波这么大,输出电容多大

三个瓷片电容47uF,两个电解电容470uF,都是低ESR的电容

万分之二就不要在这个电路上耽误时间了

我看过一般的设计都是电压纹波的要求是1%,那个如果按这个要求来说,我的20v输出就要有200mv的纹波,但是我现在想做的是0.1%的纹波,就是把我目前的纹波降一半。

多大功率??

最大也就是200w

BUCK电路做200瓦?

不能吗

可以,BUCK电路做几千瓦都可以。只是你纹波要求这么高,前端供电是什么??

是啊,这个项目的最差的精度可能也要千分之一,那么我要把40mv的纹波降到20mv,感觉做不到啊,过几天订购的新的电感电容会来,新器件的性能可能也要好一点,我想的办法就是再增大电感,电容,最后再加大开关频率,但是这个就要考虑mos管的开关损耗了,散热不好解决,我们的设备对板子尺寸要求严格,要八个通道

就是24v-400v的双向dc-dc,我们是参考这个http://www.deyisupport.com/question_answer/analog/battery_management/f/35/p/137159/391832.aspx#391832

buck做几千瓦,很少见

这个做好的,大功率也可以的

这个纹波要求高啊

电容也不小

纹波有这么大吗

都是电感惹得祸。电压升高后,同样频率下;电感承受的伏秒积就会增大,电流脉动增加,纹波就会大些。如果计入可能的电感饱和,纹波会加倍。

输出电压不变,同样频率下,成倍的增加电感量确实会使纹波变小,用了是计算的三倍感量的电感,纹波我可以降在10mv以内,加上更好的低ESR电容,确实可以做的很好,所以影响纹波的众多因素中,感量确实是影响较大的,对于电感的成本对于一个高精度的设备来说也不算问题。

我也遇到这个问题:BUCK的纹波要求很高,你是直接粗暴的提高电感量和减少电容的ESR解决的?我这个还要宽范围调节,低电压输出时更是个灾难啊。

请问我用buck电路纹波频率会变,是怎么回事?

?BUCK?常见功率从0.1~5MW都有。有带电阻性负载的、有带反电势负载的、还有带容性负载的、电弧负载的。。。 谁又能直道你在弄啥? BUCK;光在你家都能找出一堆!这问题问的。。。

如果成本不是很敏感,改成多相交错,把频率也稍微提高,有些场合也有用耦合电感配合电容降低纹波的,看你cost了

纹波变大的问题:后级滤波器是固定的,输入电压变高,进入滤波器的幅值就变大的,本来是12V的矩形波,现在变成24V的了,滤波器不变的情况下,对不同频率分量的衰减作用是一致的,所以你的纹波也会变大。 平面变压器厂家 | 平面电感厂家
