有人知道这个图各个部分有什么作用么

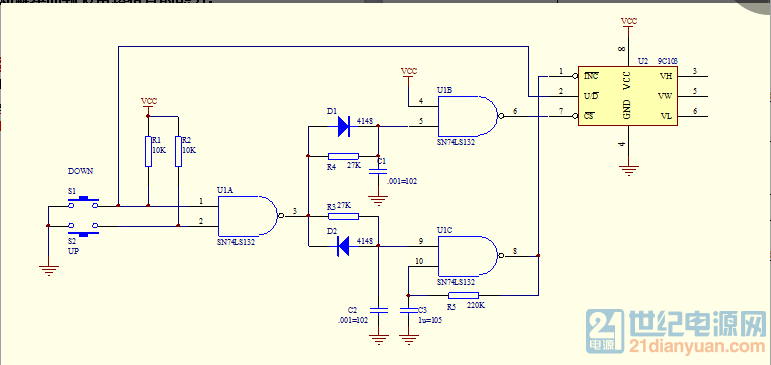

如上图，有人知道各个部分代表什么意思么，有什么作用么。本人萌新，求各位大神教学

我也是萌新，但我知道逻辑门怎么用。

先查一下，那个IC的规格书。。。

是个与非门，从按键开始分析一步一步

就是当有开关按下，信号进行逻辑运算

找个仿真软件，看看各点的状态，结合分析。一目了然 平面变压器厂家 | 平面电感厂家
