反激式开关电源 输出电压问题

发布时间:2021-09-11 06:22:22  来源:大电流电感厂家   查看:
大家好~
小弟设计一款电路:使用的是 LD7576GS  芯片
原理图 见下:
变压器是新设计: 见下

调试结果:
1:输出有电压,但是波形不对,感觉好像初级的能量不够,没有完全传过来

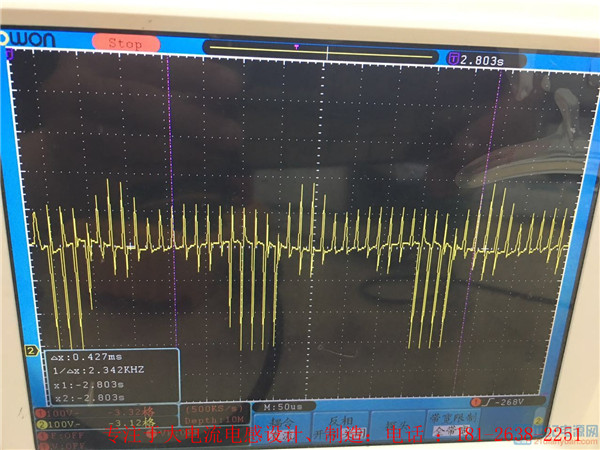

   也看了很多论坛的分析方法,说是测量输出二极管波形:见下  我觉得是正常的,就是导通的时间可能太短

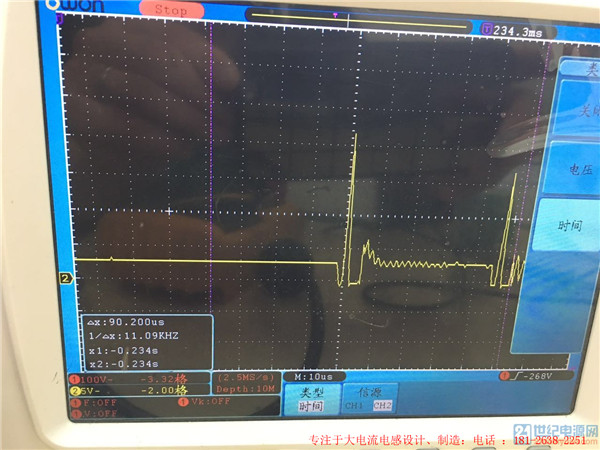

2:测量 MOS管的波形,觉得有点异常,但是不知道怎么分析下去

3: 测量的 该芯片的VCC 脚电压,超过了UOVP 电压,保护了

4:电感的参数测试: 电感 1mH   漏感: 15uH
请教一下,根据这些写信息,帮忙指引一下,下一步怎么分析

SMPS.pdf

2017-8-23 11:20 上传

点击文件名下载附件

下载积分: 财富 -2

576.51 KB, 下载次数: 58, 下载积分: 财富 -2

变压器EE25 -1mH.pdf

2017-8-23 11:21 上传

点击文件名下载附件

下载积分: 财富 -2

342.19 KB, 下载次数: 27, 下载积分: 财富 -2

估计是变压器线圈没搞好

那变压器设计有问题吗

发现一个问题 帮忙确认 变压器 绕制问题: 连接1-10 脚 测量3和9 脚之间电感值,发现小于 2者电感量之和;  应该是大于才对吧  毕竟他们是异名端吧

3、9脚是什么? 先把同名端确认清楚

谢谢解决了 就是同名端的问题

MOS管: SVF12N65T 12V 二极管: MBRD20100CT 15V二极管 ES1J

又测试了 驱动的波形 ,红色驱动波形,黄色Vds,感觉有点异常,为什么是这样的波形

可以把变压器匝数调整一下

谢谢 解决了 变压器绕的有问题

好的,那就好
