Snubber电路问题

发布时间:2021-10-24 07:08:42  来源:大电流电感厂家   查看:

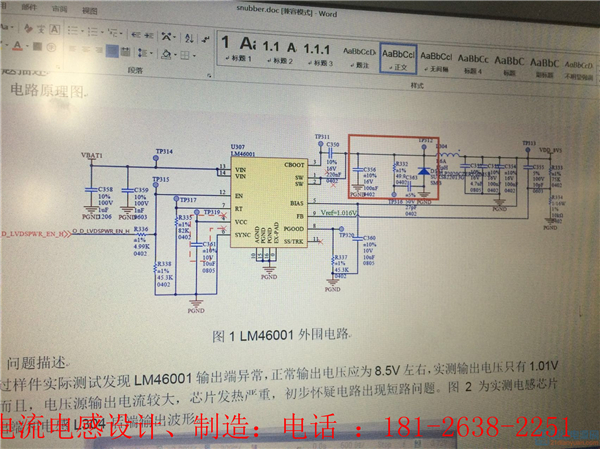

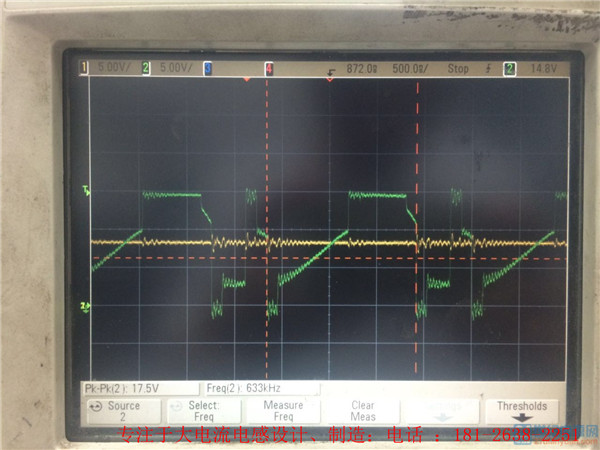

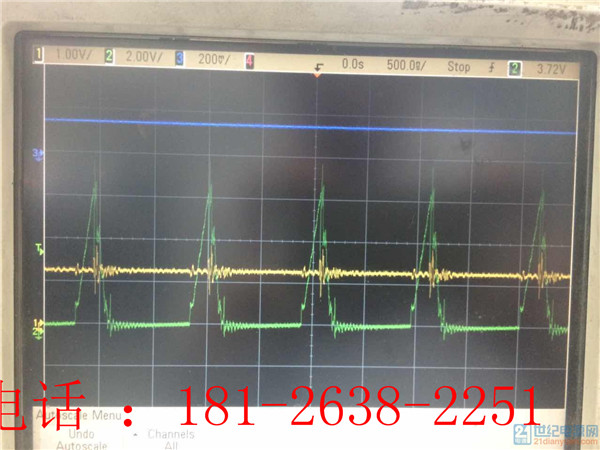

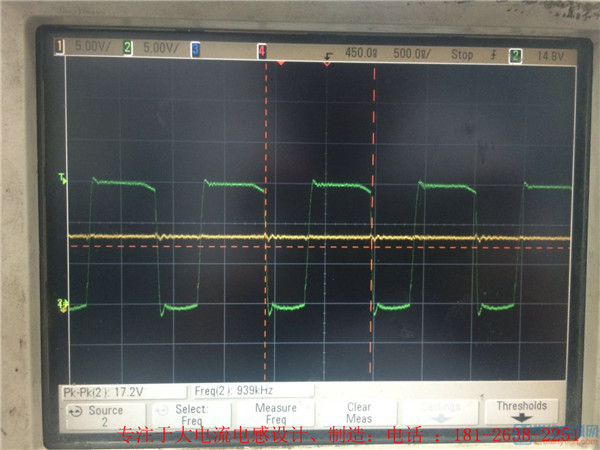

开始由于电路中的电容C356太大,发生类似于短路的现象,芯片特别热。修改参数后输出没问题,但是电感前端的波形,不太理解,特别是加了snubber电阻后的波形,哪位大神帮忙解释一下,感激不尽!!!!

输入电压12V,输出8.5V,开关频率1MHz

各路大神帮帮忙解释一下,拜托!!!!

亲,这哪是斯拿呗,是斯拿本啊,都把开关波形短路了。

赶紧去掉吧!

能解释一下为什么会有短路现象吗???

哪位大神能解释一下,100nF为什么会出现短路呢????

对于buck电路。你在SW pin 加了100nf 的电容。 SW PIN 导通时候,输入电压直接给100nf电容充电。电容的充电公式:I=C*ΔV/Δt.电容会有一个很大的冲击电流。这个冲击电流有流过芯片,自然芯片也会发热。

谢谢~

贴片0603电容额定电压在使用的贴片0603电容额定电压是16V,工作范围为9~16V,但是有测试18V/1H 50mA,26V/1min 无电流,目前测试无问题

后续会变更为50V的,想请问一下目前使用16V MLCC风险评估

谢谢
