为何说三相半波整流电路副边直流分量不能耦合到原边

发布时间:2021-11-16 07:59:42  来源:大电流电感厂家   查看:
照理说理想变压器,忽略激磁电感的话,根据磁势平衡,原副边电流应该成匝比关系,即副边应该全耦合,为何说只有交流分量能耦合到原边,而直流分量不行,想不通,特来请教。

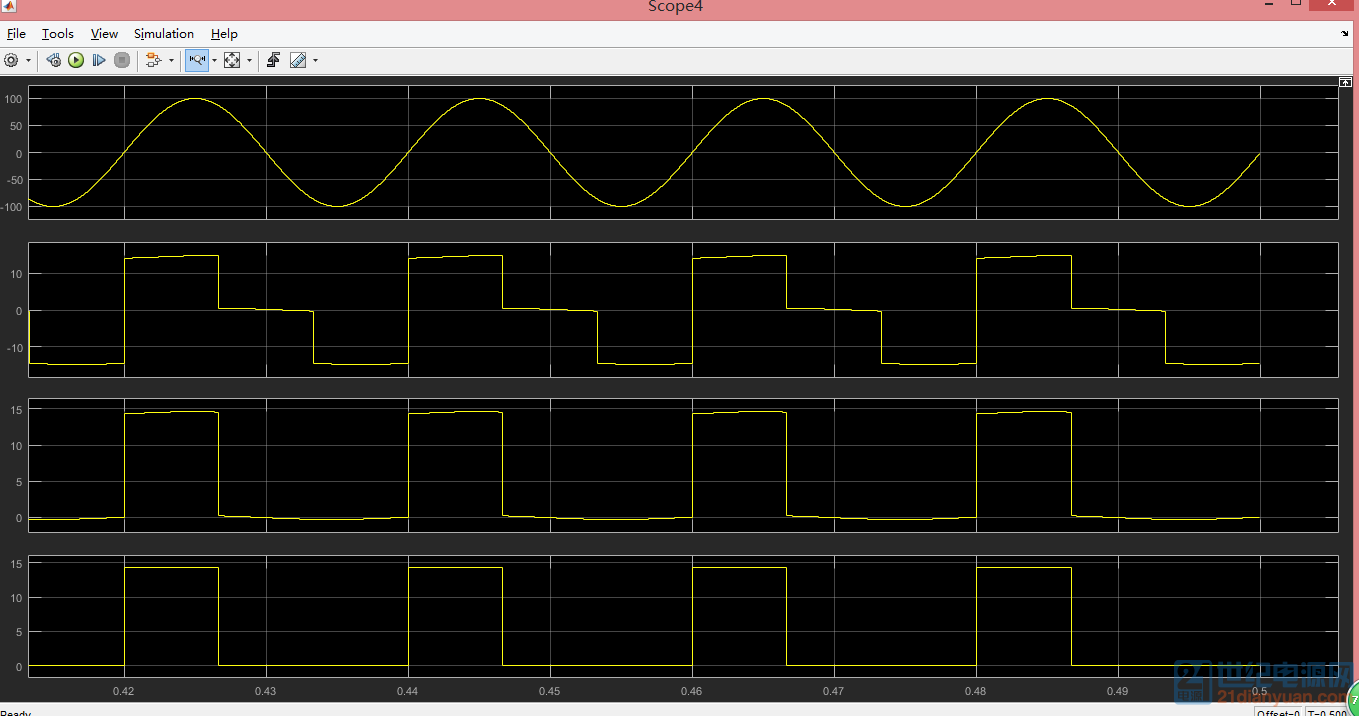

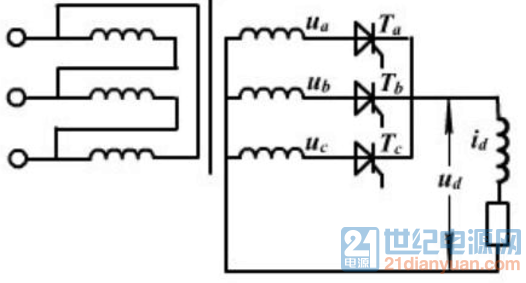

第一张图是主电路,但我是将晶闸管直接换成了二极管进行仿真的,第二张图是我的仿真结果,其中第一个是A相电压,第二个是A相线电流,第三个是A相相电流,最后一个是负载电流

那是二次侧直流环流或更准确的说;电感是续流。由于没有磁的变化;就不会感应出电压的变化,自然无法耦合。

可否讲清楚一点,我不太懂三相半波整流,还希望版主能够带上图,多谢了

这种拓扑。电生磁;磁生电,都是需要自己量的变化来推动感应量的变化。只要记住这点就可以了。 所以,变压器只耦合交流不耦合直流。
