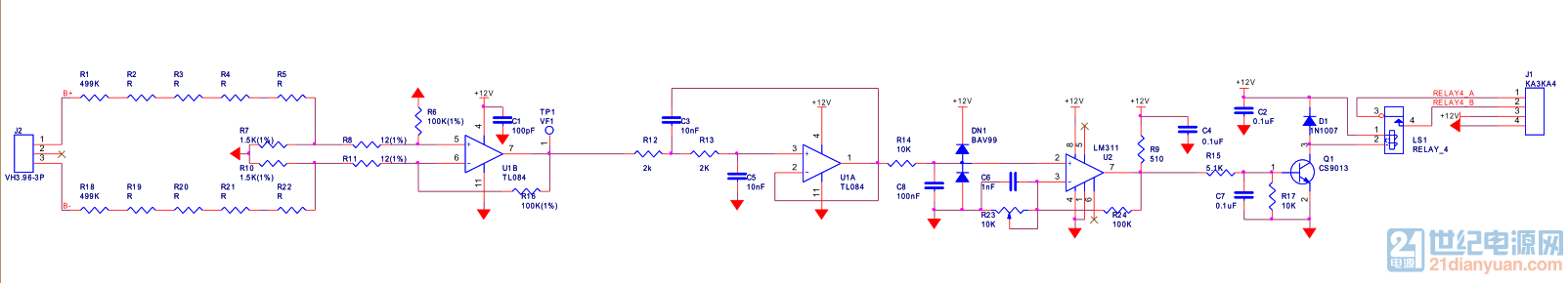

求助各位大神一个运放和电压比较器的问题
1、运放一供电7脚就有11.42V的电压，把R12去掉还是有，把R7、R10或者R8、R11去掉7脚输出是2V左右。
2、继电器线圈上一直都有12V的电压，把R14去掉仍然有，测量LM311输出一直有10左右电压，R24到LM311的7脚已经割断了，用跳线接在R9上端。
刚接触这一块，都快调崩溃了。各位大神帮忙分析一下这个电路到底哪里出问题了，万分感谢！
看看规格书，可能是你选的运放芯片不是全范围轨到轨输入/输出的，也有可能存在偏置电压，所以这样
运放都有偏执电压吧，
TL084不能单电源供电，要正负12V。你这个电路到处都是问题。
所以搞得我有点小崩溃啊，有问题但是找不出来
不光TL084，LM311输出的电压也不正常
第一个运放输出正常吗，用手机看不清
楼主这是检测电池电压，那个电池的负极的后面的地连接吗
我现在在用一个24V的开关电源模拟电池电压，运放供电是用12的开关电源，等于是现在电路里所有的地都接在12V供电的开关电源的负极
你可以测一下运放的5脚和6脚电压看看啥问题导致7脚一直有输出
加上双电源供电后貌似正常了，我下午再测试一下
不正常，上电就有11V的电压
LM311输入负端参考电压接的不对，不能接在输出
这个之前已经改掉了，直接割断用跳线跳到R9上端了
如果运放输入端电压正常的话，输出端不应该异常
时电源供电的问题，改成双电源供电就可以了。但是具体原因定量分析还有待进一步研究 平面变压器厂家 | 平面电感厂家
