[充电器]CR6842充电器问题

最近调试CR6842快关电源电路，出现问题是R16一直烧毁，实际中我是用的9个2欧姆并联。

电路设计的问题一：，电容用多大怎么算。

二TL431的外围带你路取多大才能有效的控制FB。

三：变压器我测了磁通分别为：1-3：485uH；4-6：6.9uH;9-10:32uH；恳请各位大神赐教，帮忙，之前我没坐过电源，文档独立很多遍，还不是很清楚。

CR6842和6845中文版技术设计指导书.pdf2015-3-27 09:28 上传点击文件名下载附件621.37 KB, 下载次数: 25参考文档电源多大功率？那9个2欧姆的电阻是什么封装的？0805还是1206？

yytda 发表于 2015-3-27 12:42电源多大功率？那9个2欧姆的电阻是什么封装的？0805还是1206？

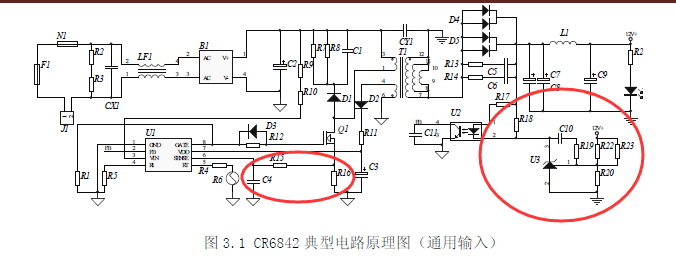

功率100W,封装1026；9个2欧姆是为了该部电阻红绿达到3W,阻值0.22；用来保护mos管的；PDF最后部分有参考电路，如果是100-240V的输入电压，100W的电源，3W的电阻不算小了，可能是其它地方有问题，电流大到足以烧毁电阻，却没有触发过流保护，这是不正常的，你的C4的容量是多少？R16烧的话其他元件有没有坏？你在输入串个60W灯泡看看？你说的电容多大是指哪个

UC3842 老化炸机画了一款UC3842的24V/6.3A反激式开关电源，正常工作的时候波形都很正常。

但有时候会炸MOS管及采样电阻，请大家帮忙分析一下是什么原因导致炸管的。谢谢！



炸管的时候，MOS管的
