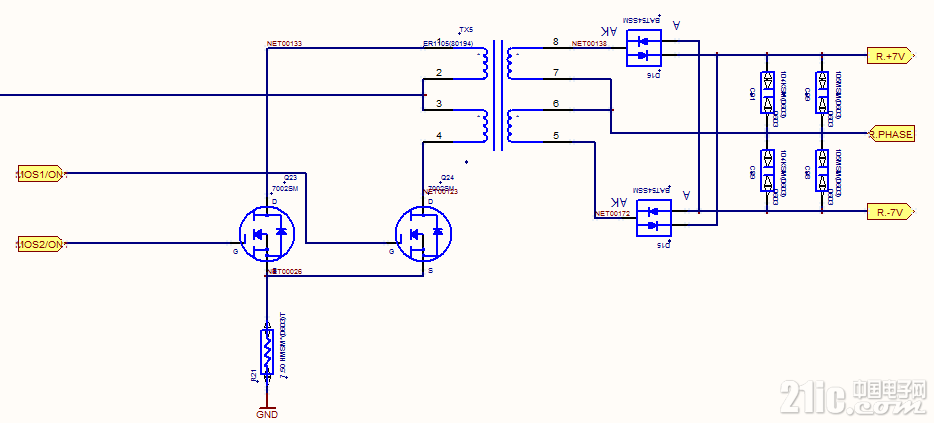

[DCDC]这是个DC-DC12V出正负7V

图中R.PHASE接的是ABC三相电中的一相。

变压器用的是平面变压器。

实在看不明白工作原理满意回复+10maychang 查看完整内容“R.PHASE接的是ABC三相电中的一相”R.PHASE对大地电压可能是变化的。

但无论何时R+7V总高于R.PHASE这一点7V，R－7V总低于R.PHASE这一点7V。

工作原理嘛，绕 ...+10戈卫东 查看完整内容一般叫它辅助电源。

当电路中存在比较大的电位差，而又需要在不同的部分使用需要低电压供电的放大或/和控制电路时，就需要辅助电源。

辅助电源有多种获得方式， ...我好像明白了一点，这个7V不是相对于大地的7V是相对于R.PHASE的7V。

如果R.PHASE是100V它就是107V。

不知道对不对我好像明白了一点，这个7V不是相对于大地的7V是相对于R.PHASE的7V。

如果R.PHASE是100V它就是107V。

不知道对不对

牛狼苦丁 发表于 2015-9-22 17:00我好像明白了一点，这个7V不是相对于大地的7V是相对于R.PHASE的7V。

如果R.PHASE是100V它就是107V。

不知道对 ...

“R.PHASE接的是ABC三相电中的一相”R.PHASE对大地电压可能是变化的。

但无论何时R+7V总高于R.PHASE这一点7V，R－7V总低于R.PHASE这一点7V。

工作原理嘛，绕组带中心抽头的桥式整流电路。

一般叫它辅助电源。

当电路中存在比较大的电位差，而又需要在不同的部分使用需要低电压供电的放大或/和控制电路时，就需要辅助电源。

辅助电源有多种获得方式，可以在工频变压器增加一个绕组；可以用一个隔离电源模块；可以用MCU的IO推动高频变压器产生等等等等。

。

。
