[稳压电源]单相桥式 整流电路的 输出电压是多少 ？

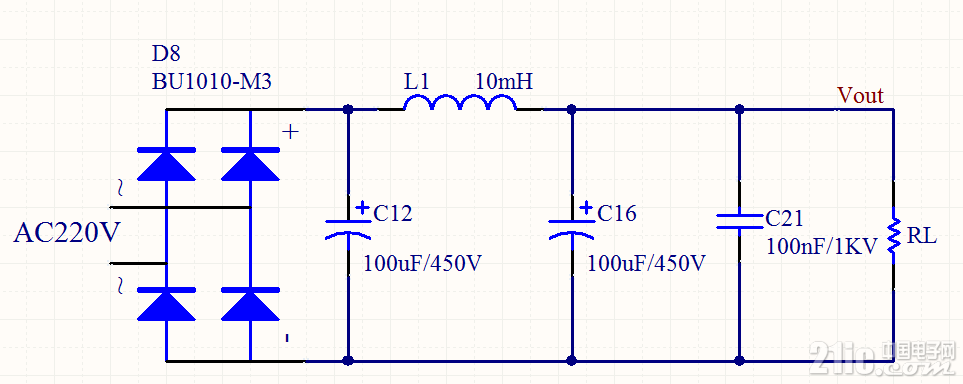

本帖最后由 ElectronF0 于 2015-7-26 20:48 编辑 见附图：整流桥使用的是 Vishay的BU1010-M3。

BU1010-M3的参数：IF(AV) 10 A;VRRM 1000 V;IFSM 120 A;IO 3.2（10）A;BU1010-M3的详细参数见附件。

请教：1、假设输入是AC220V，此时 输出Vout 是DC280V 吗 ？ 我的计算 方法是： 220 * 1.414 * 0.9 =279.9 。

2.  整流电路 的 电感、电容 参数 选择 合适吗 ？还请 大侠指点！谢谢！附图：附件:bu1006.pdf(103.52 KB, 下载次数: 3)2015-7-25 11:54 上传点击文件名下载附件阅读权限: 10满意回复+20maychang 查看完整内容你的RL多大现在还不知道，这是最重要的参数。

即使RL已知，也无法准确计算。

和整流桥倒是关系很小，只要电压电流在整流桥允许范围内，结果几乎不受什么影响。

...你的RL多大现在还不知道，这是最重要的参数。

即使RL已知，也无法准确计算。

和整流桥倒是关系很小，只要电压电流在整流桥允许范围内，结果几乎不受什么影响。

maychang 发表于 2015-7-25 13:48你的RL多大现在还不知道，这是最重要的参数。

即使RL已知，也无法准确计算。

谢谢版主大侠的指点 ！附图RL并不是 实际的负载。

这里的RL代表两个电路：1.  1个buck电路，将整流后的电压降到 DC100V;2.  1个PWM 开关电源电路，将上级的DC100V 分成 200路（DC5V、1A） 输出，最终的功率是1000W.请问，根据 上述提供的情况，可以 大概 计算出 整流后 的输出电压是否是 DC280V 吗?

ElectronF0 发表于 2015-7-26 20:47谢谢版主大侠的指点 ！附图RL并不是 实际的负载。

280V，那是休想。

整流之后电容滤波，其实质是交流瞬时值(绝对值)大的时候电容充电，瞬时值小的时候电容放电供负载使用。

你的负载最终1000W，考虑到两级变换，整流滤波部分输出电流估计为6A。

就算100uF电容充电到250V(容易计算)，其电荷量在10ms(交流半个周期)内放电到零，不过2.5A。

这么大功率，应该具有PFC(功率因数控制)。

不过这可能是要求太高。

如果做不到，至少也应该用电感输入式滤波。

不明白为何要先变换到100V，再变换到5V。

直接(一次)变换不行么？

maychang 发表于 2015-7-26 21:15280V，那是休想。

整流之后电容滤波，其实质是交流瞬时值(绝对值)大的时候电容充电，瞬时值小的时候电容 ...

学习了，谢谢
