TL431+PC817 多路输出输出电压不对

发布时间:2021-07-20 09:43:51  来源:大电流电感厂家   查看:

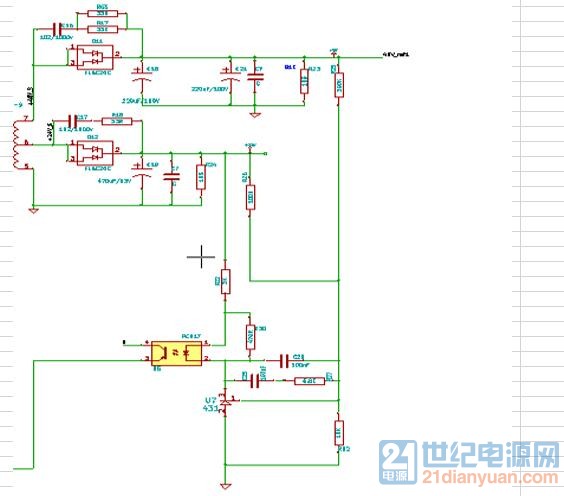

如图下面需要电压为48伏和12伏,现在搭好电路测试电压为15伏和30伏,请帮忙指正哪里出了问题

这个是加权控制方式,根据电流比算那两个电阻值,参数看不清晰,你带一点负载看看

按标准算的,R12   10K, 两路输出100k与300K,现在测试15伏和29伏,为什么电压不对呢?试了几次都是这样,请大师帮忙看看 或者有多路输出的好方案也可以提供给我参考下,谢谢

看附图

TL431有偏置电流要求,你把TL431下偏电阻变小,改成3K以内,然后改变两路上偏电阻,试试看。

可以考虑AC/DC+BUCK

那用什么芯片比较好呢?有没有好的BUCK 芯片推荐!

你的输出电压肯定不对,计算的就是错误的,输出能对吗,12V那路电阻应该是38K,48V那路电路应该是182K,换了电阻你试试,建议看看TL431的应用

不好意思,刚才计算忘了考虑负载电流了,不知道你的12V与48V的输出电流各是多少,暂时按照取样电流各占50%计算,12V的电阻应该为76K,48V的电阻应该为364K,如果稳压不好的话建议将431的检测电流设为1mA,那样的话,10K的电阻应该改为2.5K(取最接近的标准阻值即可),按照1mA的电流可重新计算12V和48V的上端电阻

基本是调不好的

加权控制是?

变压器5,6,7脚的匝数分别多少?

现在电压是稳定了,就是加不起载,请各位看看是什么问题?5---12V  20 ----48V

没用的大哥,这种电路调死你。。。。深有体会

谢谢大家,已改用另外的方案。
