[DCDC]AD5970AD的Pin6 3.3V 的问题 ?

发布时间:2023-04-09 08:06:01  来源:大电流电感厂家   查看:

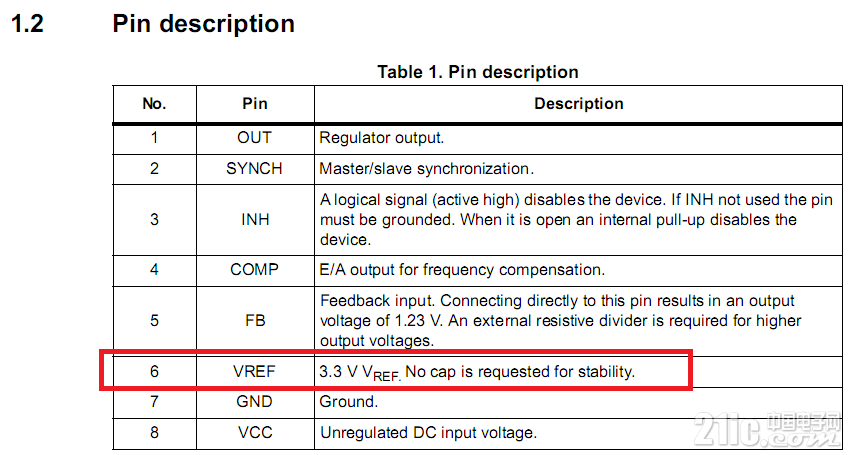

本帖最后由 ElectronF0 于 2015-10-26 00:47 编辑 见附图,为AD5970AD的管脚描述:请教:AD5970AD Pin6( VREF )的3.3V 是需要外部提供,还是AD5970AD的pin6输出是3.3V ?谢谢!附图满意回复+4nieweicashh 查看完整内容感觉这是个电源管理芯片,上标准电路 看看+4明眸 查看完整内容参考电压,需外部提供+3JobShare 查看完整内容datasheet的第10页有说明,见附图:VREF是内部参考电压,需要外接一只不小于100nF的滤波电容即可。

+3nieweicashh 查看完整内容一个降压 芯片 搞的太复杂了 技术 还留在 20世纪 加我 QQ 394233008 给你个 简单的+3明眸 查看完整内容是的!有的芯片是外部提供的(接个基准源电路),有的是内部提供(但要接电容)+3chenxz_123456 查看完整内容电容能够集成在内部就不需要外接了,但是集成大电容还是挺难的.看图应该是输出电压可控的IC,这个方式应该不算老吧,反馈比较输出控制MOSFET,一般的输入输出滤波总 ...参考电压,需外部提供

nieweicashh 发表于 2015-10-26 09:18感觉这是个电源管理芯片,上标准电路 看看

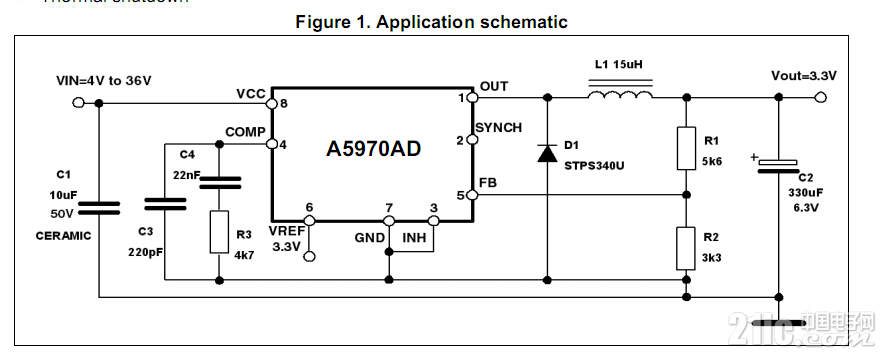

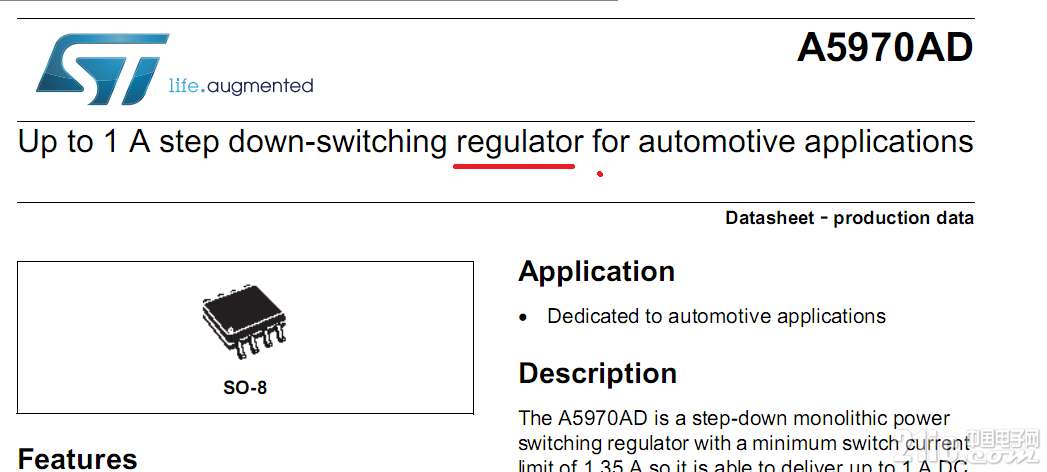

谢谢大侠指点 !A5970AD 是个regulator,见下图。

附件是A5970 datasheet,请参阅附图二:

明眸 发表于 2015-10-26 10:06参考电压,需外部提供

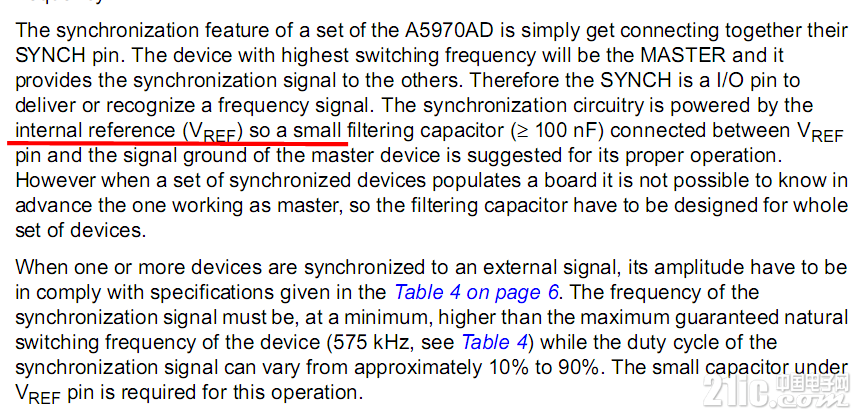

datasheet的第10页有说明,见附图:VREF是内部参考电压,需要外接一只不小于100nF的滤波电容即可。

JobShare 发表于 2015-10-26 10:26datasheet的第10页有说明,见附图:VREF是内部参考电压,需要外接一只不小于100nF的滤波电容即可。

是的!有的芯片是外部提供的(接个基准源电路),有的是内部提供(但要接电容)
