开关电源MOS管开通时DS之间和输出有振荡，求大佬分析一波原因

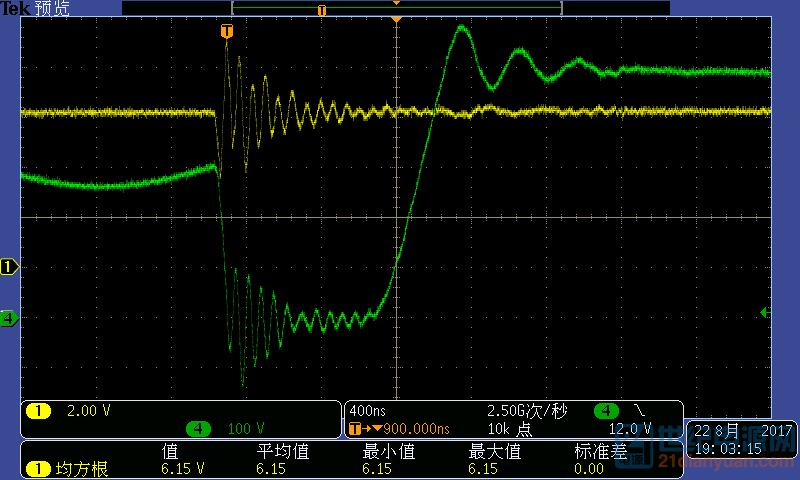

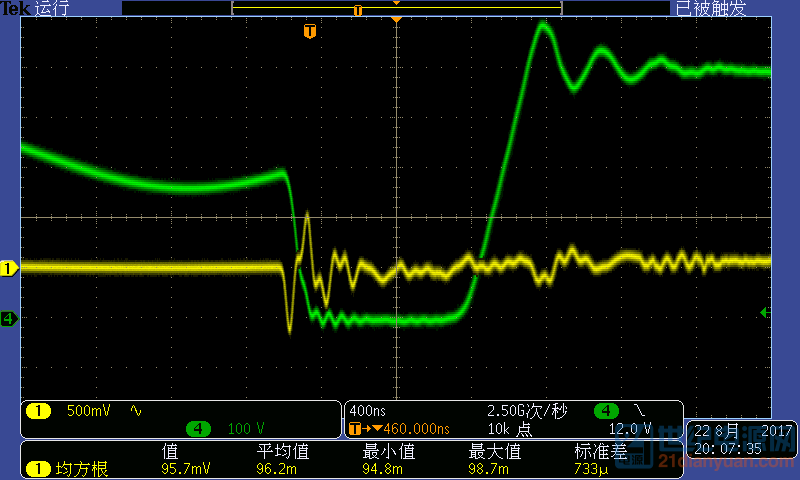

      图中的一通道是6V的输出，四通道是MOS管的D-S波形。      在第一张中MOS管的驱动电阻是100欧姆，看到MOS开通波形振荡很严重，于是开始增大驱动电阻看到了效果，经过几次尝试，在第二张图中选择了330欧姆的驱 动电阻，在第三张图中选择了500欧姆的电阻，可以看到 MOS管的开通比较缓慢了，输出的振荡的频率是与开关频率相同的，大概是上下200mV。

      PS:现在用的变压器其中有一路同名端绕反了。

现在4通道测得MOS的G-S波形，开通电阻还是500欧姆

你用的什么管子？驱动电阻选的太大了吧。 开关过程中用振荡是正常的，和你的开关切换速度以及PCB布线等等都有关系。

输出波形的振荡该怎么解释

输出电压肯定会有开关的噪声啊。

输出波形震荡就不对了

你好，最后你这个开通ds震荡这个问题是怎么解决的，谢谢。

可以将MOS的开通电阻加大，或者将变压器电感值加大设计 平面变压器厂家 | 平面电感厂家
