[开关电源]UC3842 Boost开关电源斜率补偿问题请教

发布时间:2022-03-23 06:40:26  来源:大电流电感厂家   查看:

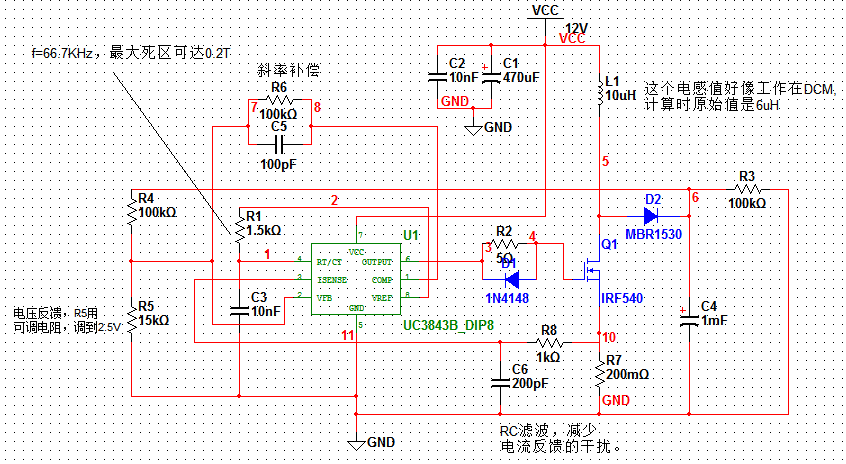

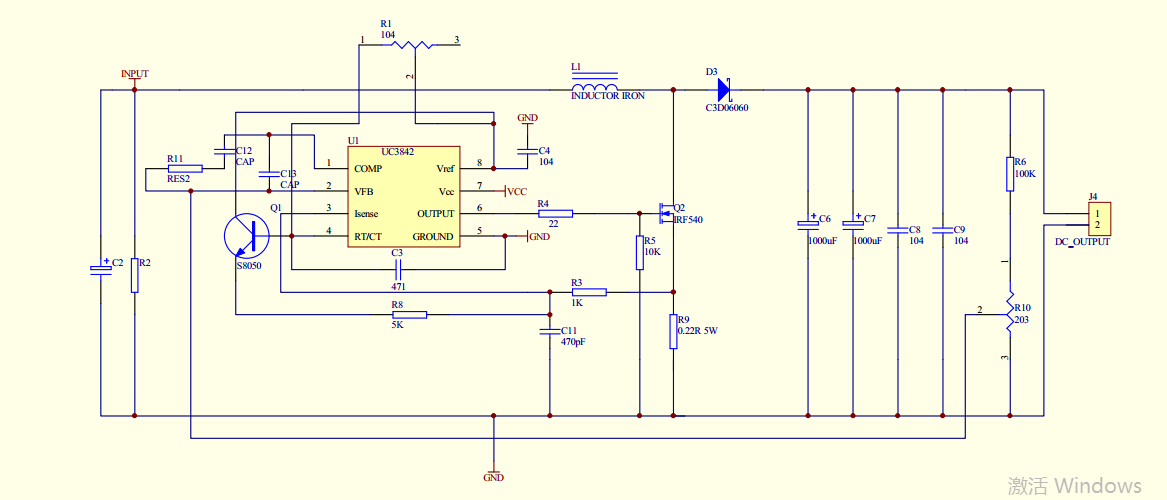

最近做了个Boost开关电源,输入AC18V,输出DC36V 2A,带负载没有问题,效率80%左右,主要是电压调整率和负载调整率很差劲还有就是驱动波形出现了所谓的次谐波振荡,驱动脉宽(占空比)不断的变化 ,于是我也照着UC3842 Datasheet上面最后一页提到的笼统方法做了斜率补偿,效果还是不好,不知道是那儿出了问题?该怎么解决呢?我的环路没有精确的计算,只是大致凭感觉补偿,因为峰值电流模式Boost电路的传递函数模型我推导不出来,一些资料上推导得也很麻烦,而且这个Boost还有右半平面零点,ESR零点应该比较大,主要是输出电容我采取了多个并联,ESR小,所以ESR零点应该比较大,电路图如下:请大神诊断,谢谢!       图中R8是个10K的电位器                                 PS:本人系在校学生,刚刚接触开关电源不久,表述不对之处还望见谅!谢谢!开关管s8050换成高频管试试我做的boost是12-19V,输出1A,计算boost电感工作在DCM模式,3843也采用了斜率补偿,但负载电压调整率很差……图在下面,虽然看起来有点浮夸,但跟楼主同问这是咋回事。

通常3,4脚之间会加一个100pF左右的小电容,通常会从VCC加一个电阻到第三脚,通常在第三脚上拉一个100K电阻到VCC

真实科 发表于 2015-4-6 08:12我做的boost是12-19V,输出1A,计算boost电感工作在DCM模式,3843也采用了斜率补偿,但负载电压调整率很差 ...
我遇到一款开关电源IC为UC3842的,标称86--265AC输入,可是现在接到127v上面,为什么有时一加载就停振呀,再220v时也一样,希望高手能解答一下
