关于MOS管SOA区的疑问

发布时间:2021-11-02 08:46:59  来源:大电流电感厂家   查看:

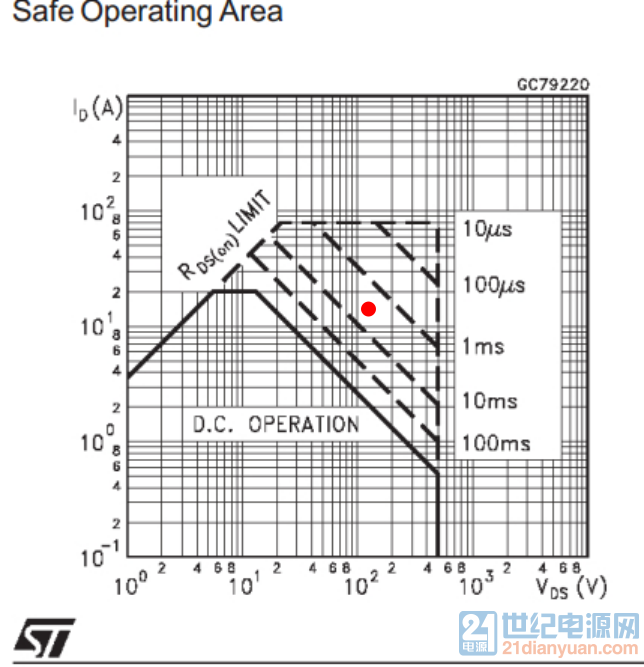

如下图所示Ta=25℃的SOA,假如MOS管1ms瞬间冲击电压电流值如下红点所示,刚好在1ms的限值以下,如果工作环境温度上升,同样1ms的电压电流会不会超过SOA区?也就是说,SOA区的的右上角斜线会不会随环境温度降低?

应该会影响,不确定影响大小,是上升还是下降。

上升应该不可能,如果是下降,参考SOA选型就意义不大了,毕竟很多应用场合都会高于Ta 25℃,如果要降额使用,该降多少?

温度上升,Rdson会变大

赞同。MOS管是正温度系数器件,温度越高,内阻越大。这样Id电流会变小。不会超过SOA的限值。

Id虽然变小,但是功率限值随温度升高也会变小,不知道哪个变化速率来的大些? 刚刚看到一篇论文,温度升高功率限值也会减少,即SOA区右上的斜线限值会减少,如下图:


下载附件

2017-8-24 17:37 上传


一般都会有Tj温度标示的 .

是的,功率MOS管一般在SOA图中标识Tc=25℃,Tj=150℃,但是普通MOS管,我看到仅有Ta=25℃的标识。 PS:我使用的MOS为普通MOS,仅做模块电路的供电开关用。
