[开关电源]反激电源带感性负载+阻性负载启动不和谐

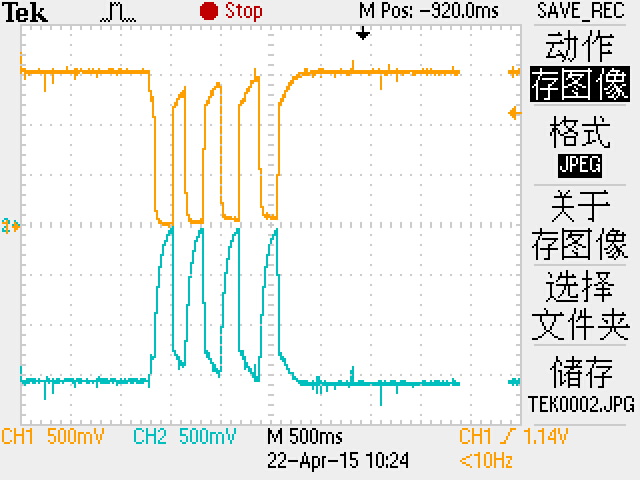

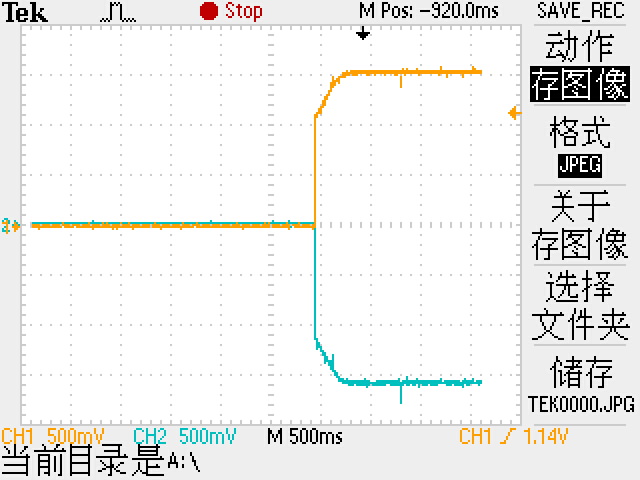

最近在测试一款输入300VDC，输出正负15V的反激电源，输出功率20W，其中正15V要求能带载1.3A，负15V要求能带载0.1A，用的芯片是TNY280，反馈是常见的TL431+PC817组合方式，测试过程如下：一、正15V带1.3A电阻负载，负15V带0.1A电阻负载，可以带载启动，见图1；二、正15V带载0.5A电阻负载+3个并联风扇（15V/0.2A），负15V带0.1A电阻负载，发现带载启动出现打嗝，连续几个周期后方能顺利启动，见图2；三、正15V带载0.5A电阻，负15V带0.1A电阻负载先启动，然后突然在正15V切入3个并联风扇（15V/0.2A），发现也有几个周期的打嗝后才稳定，见图3.请大家帮忙分析一下，为什么带风扇启动如此糟糕？是不是感性负载瞬间启动电流太大了电源反馈系统无法响应过来？图一：图二：图三：VCC供电正不正常？看看是不是偏低？减小CS电阻阻值或是增大CS脚对地电容容量试试，之前我的电源也是打嗝几次才能启动，就是这样解决的EN脚没有反馈信号自动重启了？但是波形时间上来看又不像EN脚自动重启的，不过LZ的波形刻度理解不上去，输出15V，幅值刻度却是500mV？不知道时间轴刻度对不对。

。

。

可以尝试在431的KA并电容，K串二极管到输出正，这样加个软启看一下效果。

。

。

示波器刻度用了10倍衰减的。

也就是500mv实际值对应是5V。

从下面三个方面查找问题1.VCC电压是不是偏低 VCC电容容量是不是过小【这个参数影响短路保护】。

2.原边限流点是不是已经接近临界值。

3.调节TL431补偿网络
