pfc的mos上电炸管

用boost搭建pfc电路，用2个mos并联空载上电就击穿，每次都是远离驱动的那个mos被击穿，如果用单颗mos就可以正常工作输出400V，求大神指教

没道理的，换高压的管子试试。

600V的mos而且启动波形也是400V

是不是MOS管的寄生BJT导通了或者栅极串入高压了

是不是我大功率地没有分开原因导致的

我觉得主要原因应该不是地，应该是开关不同步的原因，MOS2关断太慢了，就和误导通一个道理（大电压的同时又有电流流过）管子就坏掉了，你把Rgf2和Rg2稍微调小一点试下吧（过小的话MOS1可能会炸）；还有就是MOS2的栅极驱动线有点太长了，极易受到干扰误导通

我现在也是觉得是那根驱动的线太长了，但是一直没有找到补救的办法

BR1   电阻470  也太大了吧，开关速度明显很慢多了， 砸机也不一定是这个电阻大的原因，但看到这个电阻这么大，就知道你不是老手。这个电阻18-47欧姆比较合理。或要想获得更快的开关速度，并个104电容，   无论前面是芯片输出或驱动芯片输出PWM,  外加的图腾柱又是三极管，三极管是由B 极电流来决定电流，B极电阻BR1 太大就关系图腾柱对后面MOS的驱动开关速度，   太小影响前级的承受电流， 因此要2头兼顾。 仅仅这部分电路看不出砸机问题，  芯片机理，环路，启动源，都是砸机的因素条件，

从你说的看好像两管驱动差异，把Sb1、Sb2放到两MOS中间就近看行不行。

重新投板好贵1000+

这个驱动的差异为什么会引起击穿呢，我之前用电流探头测量电流，空载也不超过5A，耐压值启动的时候也是不超过400V

单个不会击穿，并联击穿？

对单个不击穿，并联击穿

有可能开启或关闭不同步

有没有解决的方法

图腾驱动管靠近MOS，两MOS走线尽量一样长，试试看

再看了下，是否远端MOS的驱动线有干扰

不是驱动的差异，布线引起走线长的，你可以用跳线来试试

图腾柱个g极两段再接根线吗，要不要把pcb上的那根线割断

把你走线长的在pcb上隔断，用跳线来链接，看看问题解决没？

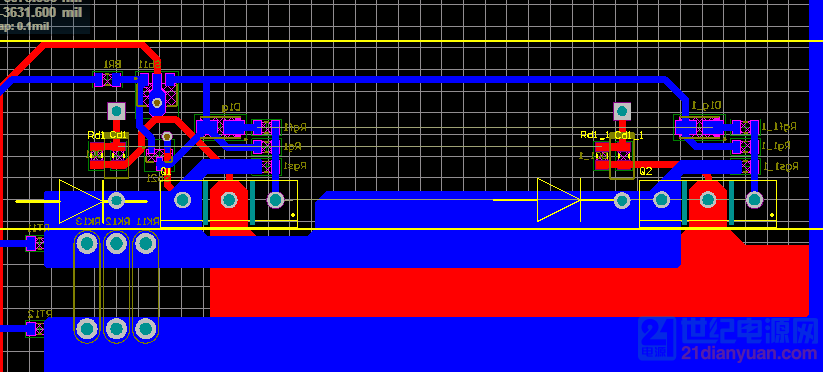

你驱动的地呢，怎么直接用的功率地？而且你两个管子搞那么远干嘛。


下载附件

2017-9-26 18:08 上传

最初设计的时候是用单个mos的，后来为了考虑mos的散热和选型就用并联的了，直接复制前面的电路也就没有考虑布线的问题，还有什么方法可以补救吗

两个mos的驱动各串个磁珠？

串联磁珠的确实有大神跟我说过，不过这个串联磁珠是一个什么原理，能不能求大神解释一下哈

是G级串磁珠吗

G腳串磁珠是在mos的批量性測試對策。只能從pcb跟驅動電路著手

先想办法把驱动地单独引过去再看看。

地都没有分开，我是按照它的评估板来走线的，最初自己画的时候是分了，看他评估板没分就按照他的来了

驱动对称看看还没有炸机？ 平面变压器厂家 | 平面电感厂家
