flyback 空载,驱动出现大小波

发布时间:2021-10-19 06:31:28  来源:大电流电感厂家   查看:
小弟设计的一个flyback ,输入 6-30V 两路输出13.5V ,一路0.85A  一路0.1A ,原边感量4u  匝比6:17:17 ,开关频率170K, IC 用的是NCV887100D
6-30V  满载时 波形一切OK

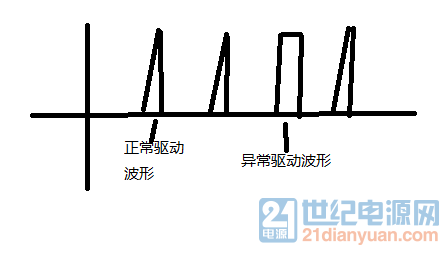

( 我有250Om的假负载 )输入 9.7V-24V ,空载时 ,输出电压稳定 ,但是驱动波形出现大小波的现象,如下图
请大师们给指明方向:  1 layout 问题 ?
                                 2 环路问题?
下图是出现大小波的波形  工况 22V  输入 ,空载 的波形



请高手帮分析下可能的原因,谢谢!这款IC 是跨导型运放 ,类似于 TI的 LM3478,我用的补偿参数 是 220n  10n  1K ,调了几组参数,没有效果 补偿网络

我用saber仿真了 22V 输入 空载的工况 ,没有出现这种大小波的情况

抓示波器波形贴上来,手绘不累啊?

这是 图 传了半天

我有个帖《轻载次谐波振荡》

谢谢各位大神的意见 ,我目前做了个措施 ,都失败了 ,1 ,是在CS 脚上叠加电平,发现无效 。目前我调整了电感量,让供应商去做样了,但是我觉得还是没有抓到本质原因 。上几副图 ,后面我把空载驱动正常和 出现大小波的BODE 图放上来,欢迎大家一起讨论,谢谢

上图


下载附件

2017-8-18 18:54 上传


这是稳定时和不稳定时的BOTETU

请大神们 帮看看

看这好像可以的啊。

在空载时发生这种驱动大小波的情况,环路也是稳定的,我的目的是想消除空载时这种驱动大小波的情况,但是调环路数,调整变压器感量,都无法解决,是不是无解啊

是有规律的大小波么,还是时不时来一个,没有规律。

没有固定频率

那很有可能是CS脚之类的干扰到了吧。

电流采样信号都做过包地处理,如果受到干扰,带载的话应该也会有问题吧

这个就不清楚了。 这IC也不熟,只能你自己再看看,还有哪个脚也影响到这。 这IC是不是定频的,如果是,那工作频率是不是稳定的呢。 会不会是震荡器受干扰。

打算自己lay个小板,lay完了 上,帮给些建议谢谢

这是我的layout 可以看看 AD10画的

最近电脑有问题,看不了图。

只看了一下功率回路,还可以吧。

我是按我理解最优化的布局来布的,因为我发现布局的差异也会影响出现驱动大小波的范围

我觉得,还是受干扰的可能性大。

我这个小板是按照产品布局画的,产品上MOS离IC太近,我适当的做了优化,我现在做的几个平台电源都有这个现象。不过以这个产品表现的最突出,在9到16伏出现了,其他几个平台都是16V以上才出现,9-16是我们正常的工作范围,我觉得现在优化了下应该不能根除。那本质原因还是环路?能否在6-30伏做到完全消除?我认为很难!

如果没有规律,应该不是环路问题,或者说环路不是主要问题。

板子回来了下,测试下 输入电压到11.2V 以上会出现

相比我的产品略微有些改善

板子明天才回来,期待效果,现在调环路没有方向

CS脚波形?

稳定时的驱动和电流检测波形晚上回去放

电流采样加个RC才接CS脚会有帮助么? 还有,所谓正常的驱动(那些窄脉冲)真开通了MOS了吗?(还是虚有其表?)

窄脉冲的波形晚上放,宽度200NS

驱动最小导通时间140NS

我还检测了COM脚的波形也就是跨到运放的输出波形,也是很平稳的,一般环路不稳,这个脚会振荡

加了RC出现驱动大小波的电压范围会从9.7抬高到14伏,但是会影响满载的运行1串的100R和2NF。 窄脉冲我认为管子是没有开通的

如你说的话,岂不是宽脉冲才是正常的?机子工作在类 Skipping Mode ?

看图正常的波形 是这样的 9.5V 输入空载

10V 输入,开始出现大小波 。黄色为驱动  蓝色为电流采样波形  红色为COM脚输出

高压轻载会出现SKIP 模式 我认为是正常的 比如30V空载时

问题算是解决了?

没有解决,我现在做的几个电源都有这个现象,我的目标是6到30伏空载驱动不要出现大小波,如果做不到,也要让大小波出现在16伏以上,另外如何在设计中避免出现这种情况?都是我想知道的!

我按产品的布局layout了小板,看看layout 带来的影响,今天板子到

全程都是DCM? 理应变压器感量高些,会有帮助。 如果MOS开通慢些? 输出电容改变一下,应该也有影响吧。

不是的,低压满载就是CCM了 板子还没到

今天测了ONS的flyback的DEMO 也同样存在这个问题,看来用这个芯片,都会有

看来也只有这样了。

和供应商一起,评估了下,没有风险。所以放行了

Layout 建议要改, 各功能区域的地不应该全部以铺铜连接, 要分EMI 滤波回路, 开关回路,控制回路, 副边回路.. 否则高频杂讯到处影响。可以参考附件资料..

。。。。。我这就是个简单的DCDC,EMC措施有专门的人设计,您的回答有些不对题

碰过地回路的Layout 不佳而造成大小波。

这份资料挺好的

上原理图,准备自己重新 lay一版

空载条件,跟您遇见一样的波形,加了一点假负载好了一点,也是未能根本解决问题

麻烦帮看看

感量太小了,Ipk的上升太快,CS端有blanking time时间的,没采样到

麻烦帮看看,给出意见,谢谢

帮看看 谢谢了

今天变压器到了   两种规格 ,一个是电感量 2.8UH  匝比 6:17:17  减小了电感量无改善                                         一个是电感量 5.4UH 匝比 7:20:20  空载自激范围扩大了 从8.7V 以上都会出现 现在思路又回到调补偿网络参数上了 。 目前虽然不影响项目进度,但是确实是个问题,请高手们帮看看 ,谢谢了 另外有条线索 ,我前后两个版本没有改过参数,只是LAYOUT 发生了变化 ,自激范围从18V -24V 变为 9V-24V ,可见 layout也有影响 目前还没有找到根治的方法 ,捉急啊!

用的啥方案啊?怎么感觉这么奇怪。。。。。。

就用的NCV887100D这个芯片

现在有3中应对措施 1.增加空载时的占空比即增加假负载,增大原边电感量 目前效果不大 2调解补偿网络参数,我调了大慨50组参数,无明显效果 3 LAYOUT问题。电流采样信号在空载时更容易受到干扰 这个还没有验证,串入了RC电路,出现大小波电压范围从9.7提高到14伏,但会影响到满载输入

主要是补偿网络这块没有调好

因为空载和满载的传递函数不一样,我设计补偿网络参数,是按满载来设计的。一套参数要覆盖两种情况很难,况且空载的波特图也是满足要求的。所以现在如果去调补偿参数,没有方向性。很难调,您有什么建议么

你MOS管也没有说明用的是啥?单单一个芯片   外围都要重新更换的

英飞凌的,原理图上有型号的

上实物图

你好,关于轻载大小波问题解决了吗?

楼主,解决了吗?我现在调试时也遇到这种情况

已经解决了,不能全电压范围内解决 ,目前可以做到6-16V 空载不再出现这个问题

楼主,您好。。。目前我也是遇到了这个问题,尝试了好多手段 还是没有解决,楼主能否帮帮忙指导下。

楼主,好了吗,,我用3844做好像不会,我qq107598748,
