CRM模式时mos管得导通时间

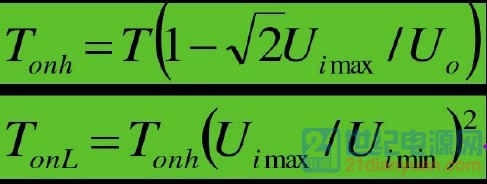

Tonl：最低输入电压Uimin对应的导通时间
为什么计算的方法不一样？
小白希望各大神抽空解答下，谢谢！
这个模式学习一下
下载附件
所以Tonh和Tonl的计算公式不一样。
为什么Tonl 不用这个公式套用计算，我套用进去算出来的结果跟那个关系式差很多？
Tonl = T*(1- sqrt(2)Uimin/U0)
还有一个CRM模式下的Ton时间不是一样的吗？为什么还算Tonh,Tonl?
望解惑，谢谢
顶 CRM模式下，不同输入电压导通时间肯定不一样。怎么会一样呢。 丛这个图看，Ton是一样的啊。
比如输入电压时工频交流50HZ,220V，经过整流后成馒头波；
我的理解是：输入的馒头波电压的幅值一直是在变化的，而mos管得导通时间Ton是固定的，因此电感的电流在导通时随电压上升，
关断时电感放电，至零时mos管再次导通，以此循环。这样就做到电流波形跟随输入电压变化。
mos管的开关频率变化是由于电感放电时间Toff 而改变，控制过程中Ton是不变的，输入电压的不同步会造成Ton变化。
所以我总想不明白为什么算Tonh,Tonl。我觉得肯定我某个环节理解错了。
望指点，谢谢
sorry，我理解错了，我理解成频率固定了。 你这个示意图很像单级PFC的一种控制逻辑。
至于那两个公式，应该是基于BOOST推到而来的。
不同拓扑，不同应用，控制逻辑不一样，怎么好对比喃？ 那就按BOOST来，CRM模式下的Ton是固定的，导通时间是固定的。
那为什么还要计算Tonh和Tonl？
我都整蒙了 谁告诉你CRM模式下，TON就一定是固定的？
TON固定是一种方案，但不是唯一的方案。 Tonl可以跟Tonh一样的计算，注意那个T(开关周期)在高低电压下是不同的。 我计算过，不一样的
假设输入电压为176~264，输出电压是410V,最高输入电压时最低频率是20khz，即周期为50us。
则Tonh = 50(1 - sqrt(2)*264/410)=4.47us
Tonl =50*(264/176)^2 = 10.1us
如果Tonl 根据Tonl =50*(1 - sqrt(2)*176/410) = 19.65us
都讲了，那个T是变得，高输入时，T=50us，但低输入时，T不等于50us，应该大些。
Ton 固定的意思，是在一个固定的输入电压下，是固定的，但这个固定值，是随输入电压变化的。
提醒一下，你的 "Tonl =50*(264/176)^2 = 10.1us " 错了，50应是4.47us.。 输入电压不是一直在变化（馒头波形）？那Ton也一直在变化？ 可能我说得不太清楚，举个例子（前提功率不变），
输入市电200V时，Ton 在整个馒头波内，是恒定的10us，
输入市电100V时，Ton 在整个馒头波内，是恒定的40us。 大师您好：Ton 固定的意思，是在一个固定的输入电压下，是固定的，从什么公式能推到出这个Ton 固定的关系呢？还望您给讲解一下。。。谢谢您 考虑电感电流的峰点包络 Ip(t)，
1. 从功率，输入电压，电流的关系： Ip(t) = 2*√2* P*sin(wt)/Vac
2. 从电感感量，电流，输入电压的关系 ： Ip(t) = √2*Vac*sin(wt)*Ton/L
两式相等，得 Ton = 2*L*P/Vac2 谢谢大师您的回复，小弟基础不好，关于第2个公式能看出来是V=Ldi/dt得来的，第1个关于功率的那个式子咋来的呢？ 假设PF=1，
输入电流RMS值 Iac = Pin/Vac （Vac=输入RMS电压）
输入电流峰值 Ipk = √2*Iac
输入电流瞬时值 Iin(t) = Ipk*sin(wt)
包络 Ip(t) = 2*Iin(t)= 2*√2*Pin*sin(wt)/Vac
明白了，谢谢您～ 为什么峰值电流包络 Ip(t) = 2*Iin(t) 看8楼图，
每个周期内，三角波电流的平均值=0.5*Ipj，这个就是该周期内工频输入的馒头波电流的一小段，所以 0.5*Ip(t) = Iin(t)。 不知道理解的对不对：
低压90Vac输入时，Ton为固定值Ton1；
高压260Vac输入时，Ton为固定值Ton2；
在输出带载相同时，很显然的Ton1>Ton2； 可以看看我发的一个帖子，我把计算表格传上去了的；http://bbs.21专注于大电流电感设计、制造/forum.php?mod=viewthread&tid=292485
