[开关电源]开关电源控制器IC及参考设计原理图详细

该芯片是一款高集成度、高性能的 PWM＋ MOSFET 二合一的电流型离线式开关电源控制器。

适用于充电器、电源适配器等各类小功率的开关电源。

采用 DIP8 封装，无需加散热器可输出 0～36W 的功率。

电路结构简单，成本低。

具有完善的保护功能，包括过压、欠压、过温、过载及短路等保护。

固定振荡频率及抖频功能，可以降低 EMI。

待机功率低，在待机时进入跳周期模式，符合“能源之星”等待机功耗标准要求。

需要详细资料联系QQ3095193848。

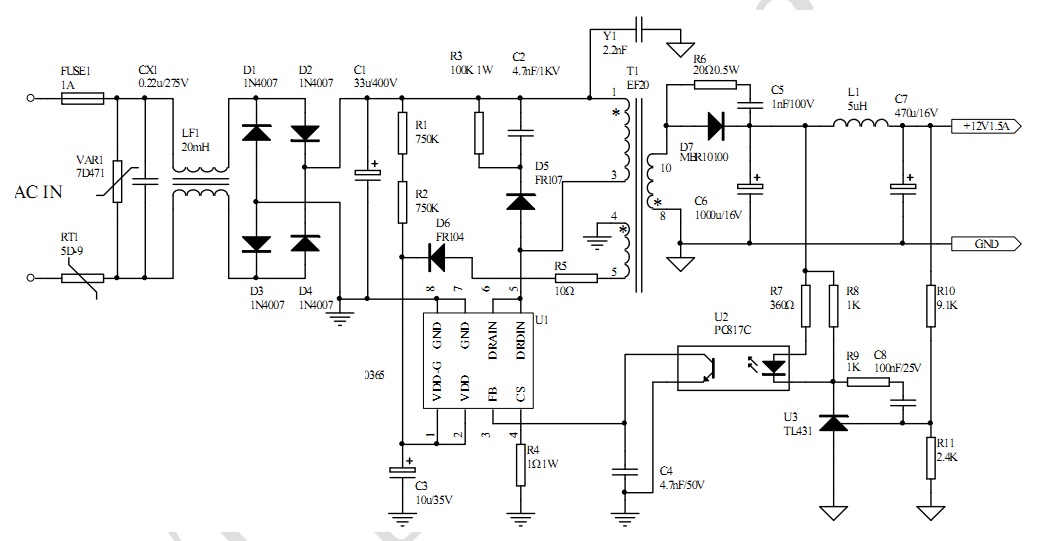

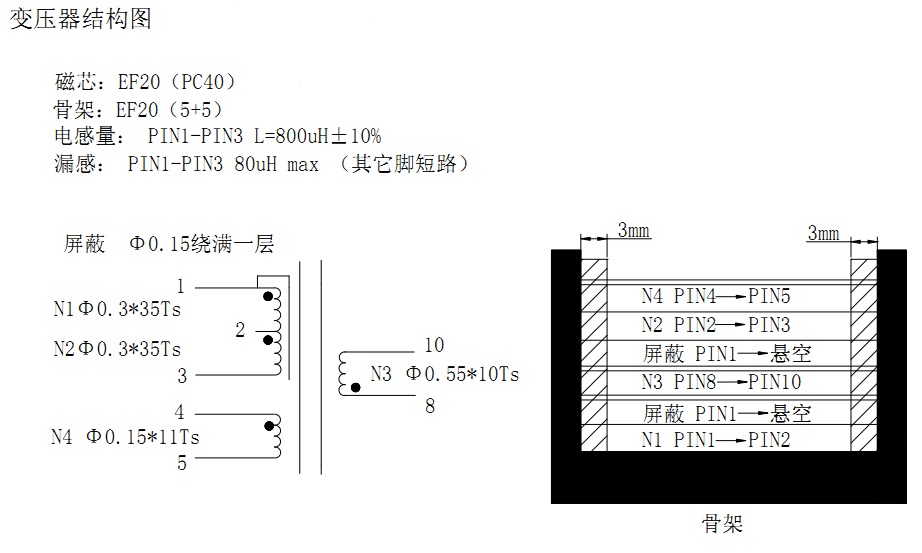

应用实例 输入电压：90~264VAC 输出：12V1.5A 空载损耗：<0.3W 效率：>80%(满载) 原理图 开关电源原理图.jpg (46.3 KB, 下载次数: 0)下载附件 保存到相册半小时前 上传变压器结构
