MOS管开关波形求助！！！！！！

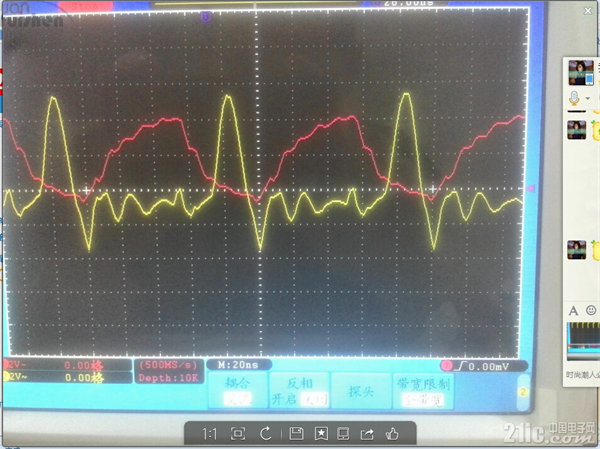

图片上波形红色是7404出来给到门极以后的波形，黄色是D极采集的波形，为什么会是这样的呢？原本7404出来以后是个稳定的占空比50%，幅值5v，频率10Mhz的方波，但是接上mos的门极后波形就变成红色的了，然后源级也是这样了，怎么回事呢，求助大神解答，万分感谢哈file:///C:\Users\ljf\AppData\Roaming\Tencent\Users\374927719\QQ\WinTemp\RichOle\NP]B0IWE9CEF]2]J)W4(H%J.jpg[img]file:///C:\Users\ljf\AppData\Roaming\Tencent\Users\374927719\QQ\WinTemp\RichOle\001F$4CN(~Z{VPPPSX[~}~Y.jpg[/img]图片上波形红色是7404出来给到门极以后的波形，黄色是D极采集的波形，为什么会是这样的呢？原本7404出来以后是个稳定的占空比50%，幅值5v，频率10Mhz的方波，但是接上mos的门极后波形就变成红色的了，然后源级也是这样了，怎么回事呢，求助大神解答，万分感谢哈自己顶一个，求大神帮忙解答，万分感谢！！！什么MOS?大功率MOS的话，上10M没戏。

驱动能力太弱，MOS管开关速度太慢。

上你的电路。

建议：1、查手册，看看74系列芯片的驱动能力。

2、还是查手册，着重关注所选MOS管的栅源电容、栅漏电容、漏源电容以及导通关断延迟时间。

3、临时改善措施：改用74ACT04，能否满足要求另当别论，起码能够改善许多。
