[开关电源]LM5017输出问题请教

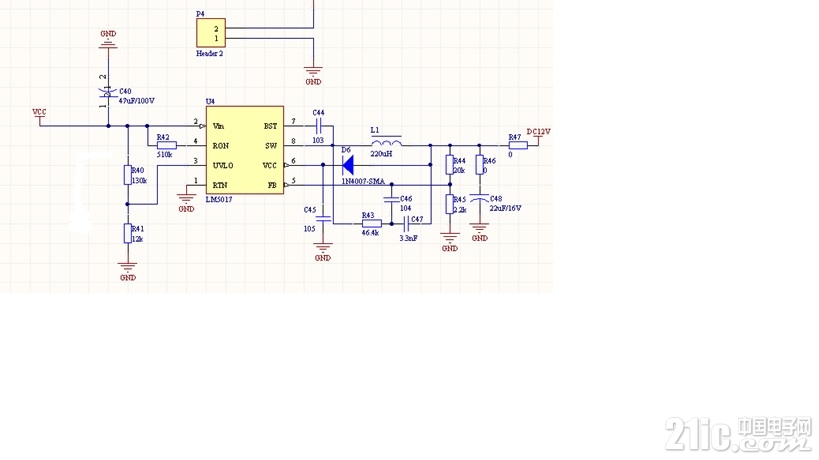

各位大神好，附件为我使用Ti的一款开关电源芯片LM5017的原理图，输出按照12V，500mA设计，R46，R47未贴，两个问题： 1，LM5017的基准脚FB应为1.225V，但是测试发现该基准会随着Ron（R42）的值变化而变化，实测R42=500K时，FB=1.48V；R42=300K时，FB=1.41V；R42=100K时，FB=1.23V。

分压电阻不变时，输出电压值会因为FB电压变化而变化。

  这是为什么，怎么解决？2，输入电源电压范围为9-100V，但是当输入电压小于50V左右时，输出变为恒定的7.6V，基本是VCC的电压，而不是设定的12V，这又是为什么？满意回复+10gbs2020 查看完整内容f(sw)=V(out)/【K*R(ON)】，f(sw)和K为已知，你说V(out)会不会随着R(ON)变呢，其实R(ON)的功能就是用来调节MOS管的占空比的，一般占空比=V（out）/V(in)。

解决方 ...+10tou007 查看完整内容用同步降压的方案更好ISL85415，这个性价比很高。

LM5017_datasheet.pdf2015-10-10 18:02 上传点击文件名下载附件1009.69 KB, 下载次数: 7f(sw)=V(out)/【K*R(ON)】，f(sw)和K为已知，你说V(out)会不会随着R(ON)变呢，其实R(ON)的功能就是用来调节MOS管的占空比的，一般占空比=V（out）/V(in)。

解决方法最好注册一个TI的号，用在线模拟一下，仔细看下datasheet手册芯片要求

gbs2020 发表于 2015-10-11 15:47f(sw)=V(out)/【K*R(ON)】，f(sw)和K为已知，你说V(out)会不会随着R(ON)变呢，其实R(ON)的功能就是用来调节 ...

感谢回复，再讨论下：Vout=1.225V*（Rfb1+Rfb2）/Rfb1, 而确实 f(sw)=V(out)/【K*R(ON)】K为定值，但Vout根据设置也是定值，那么Ron就是影响开关频率f的，也确实如你所说为调节占空比的，但前提是Vout也是固定的才对啊用同步降压的方案更好ISL85415，这个性价比很高。

isl85415.pdf2015-10-12 12:00 上传点击文件名下载附件1.09 MB, 下载次数: 18

tou007 发表于 2015-10-12 12:00用同步降压的方案更好ISL85415，这个性价比很高。

非常感谢额，我看了一下，主要输入范围不够，我用的主要输入电压为60V，而且要适应大约30-80V的输入范围。
