Boost 变换器在下管关断时候开关节点ring随着关断速度加快反而变小

发布时间:2021-02-16 12:00:48  来源:大电流电感厂家   查看:
如题,开关速度加快一倍以后开关节点RING变小了,哪位大神能解答一下。

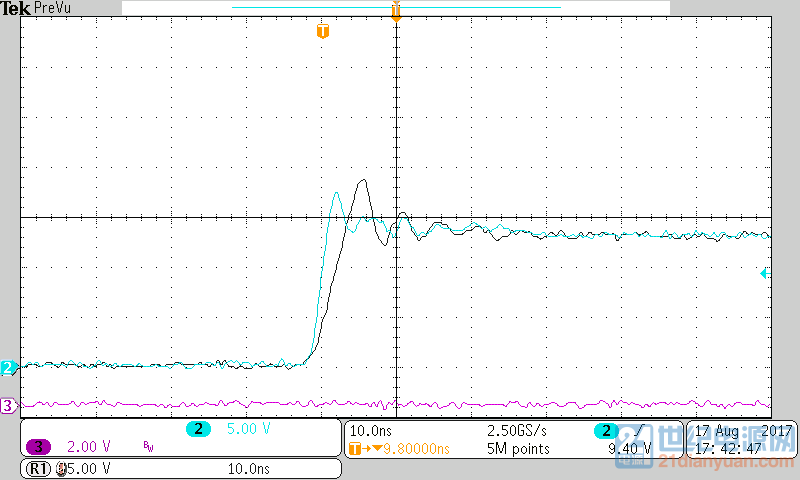

彩色的是速度加快一倍以后的波形,灰色的是速度加快之前的波形。


因为Qg的原因,驱动加快,上升时间短了,驱动能力强。

引用:开关速度加快一倍以后开关节点RING变小了 问:开关速度是频率周期吗?开关节点是指开关管漏极吗? 答:如果是这样,就是对的。 频率升高一倍,等于开关时间少了1半,这样电感的纹波电流减少1半,输出滤波电容的效果就增加1倍。 这样输出电压纹波电压就小很多,而节点与输出电压只相隔只有一个升压管,所以节点处的振铃就小了一半。

这个问题恐怕和管子的参数有一定关系,例如高速导通特性曲线 平面变压器厂家 | 平面电感厂家
