TL494反馈控制

发布时间:2021-02-20 17:37:29  来源:大电流电感厂家   查看:

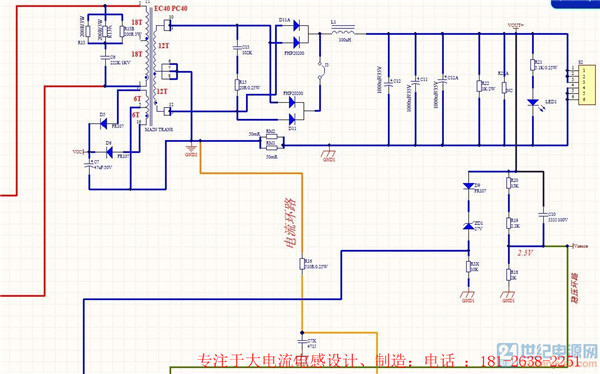

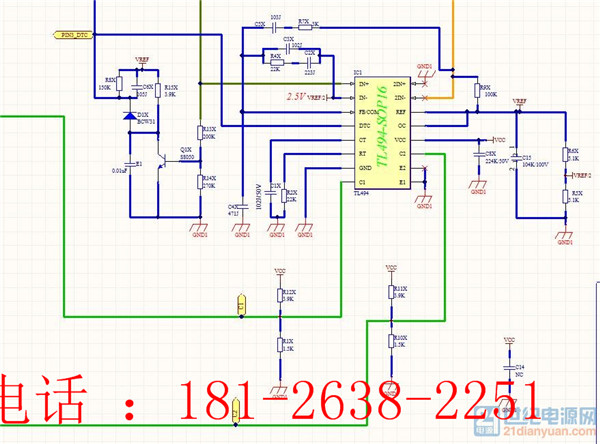

各位高工,用TL494做的半桥式的200W电源,上面两图为后级的电路,想请问一下各位高工,过压,过流,和短路保护是怎么工作的,就是说它们的具体工作原理?

2IN+   2IN- 引脚实现过流保护,内部是一比较器,输出电流采样经I-V转换,电流采样与2IN+比较,内部电平翻转实现过流,REF脚接100K到2IN-反相输入与电流采样电阻叠加一个电压,以便使用更小的取样电阻。电压控制道理是一样的,只是通过IN+,IN-实现。还有差一个短路保护,图似乎上传的不完整,差个电路。

你这个电路完全画错了,首先494所有的接地不能接在输出的地(GND1),要接到变压器输出地(GND2),其次电流检测点也接错了,就是16脚应该接到输出地(GND1)。另外,15脚要接对地(GND2)的分压电阻,另外电压控制环路也有问题,因此不能按此图分析过压、过流等保护原理。

内部有比较器的。
