关于BUCK的在这个位置加电容,是否正确

发布时间:2021-05-18 08:37:48  来源:大电流电感厂家   查看:

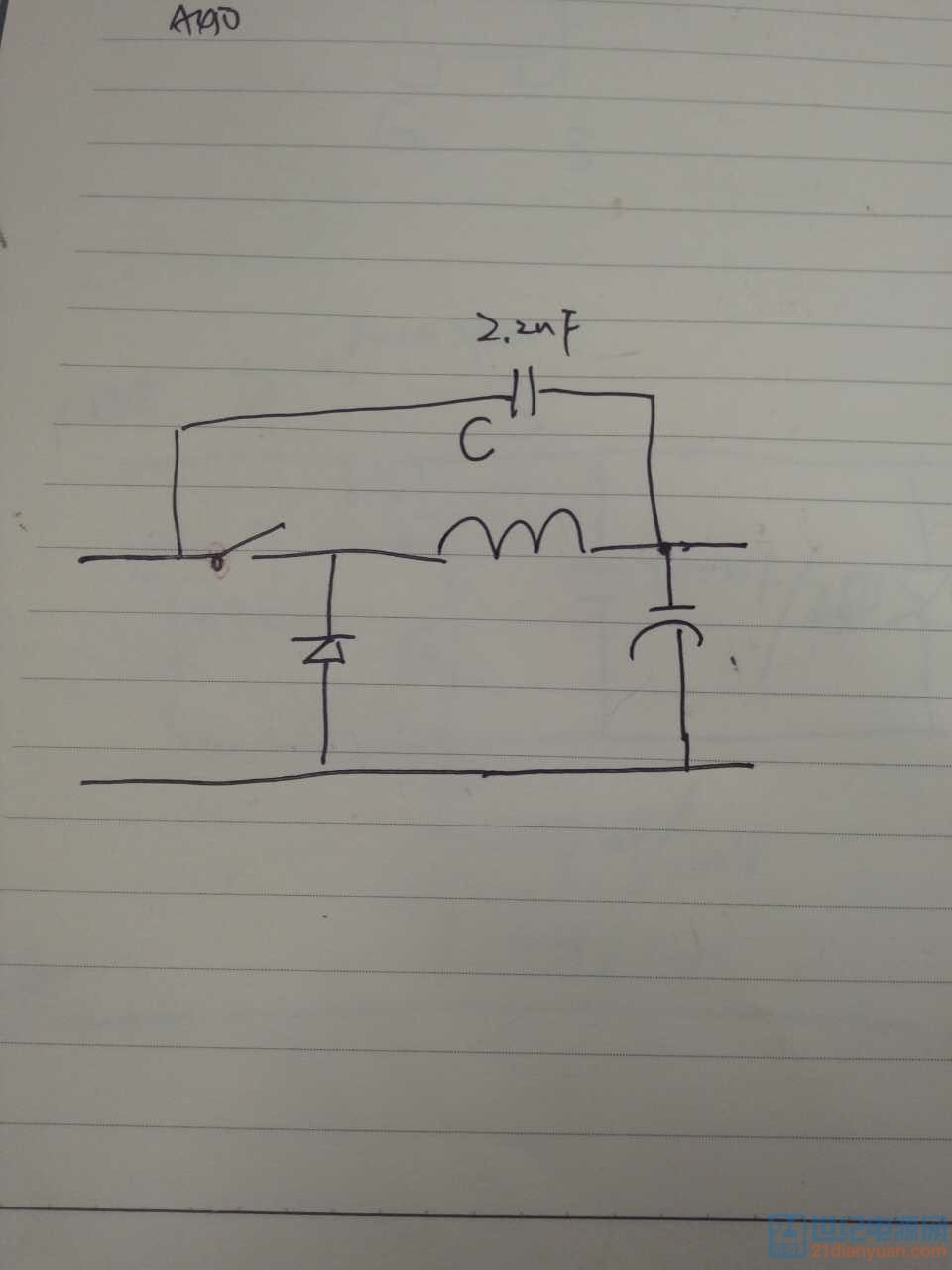

BUCK电路,加了图中的C,是否可以正常工作呢?

是否有这样子的应用,怎么个说法

有没有人这样用不知道,但样用应该正常工作没问题。我想它的好处是当输入电压跳变的时候,会立刻反应给环路进行调整。比如输入电压迅速下掉,输出电压由于这个电容也会有微小的下掉,环路就会增大占空比,为前馈的作用。当然这要看这个电容相对输出电容的比例多大来决定它的影响程度。 当然也有弊端,比如输入端电压跳变的厉害,有纹波会通过这个电容传到输出端。

的确没有这样用过,工作应该没问题

这个是过EMC的

对EMC有改善吗

是有改善了 增加了后 辐射能过了

这个 电容类似于反激的Y电容,大小基本小于103,主要对辐射有一些好处,效率会有一点点影响!!

这个能改善辐射,个人感觉是PCB layout可能有些问题。比如功率回路太长,面积太大??因为输入输出是共地的,不存在Y电容作用。

可以,但意义不大 平面变压器厂家 | 平面电感厂家
