DC-DC 外部MOS同步整流问题

发布时间:2021-11-06 08:38:09  来源:大电流电感厂家   查看:
各位大神,我在调试DC-DC(型号为MAX1502BETD)时波形很奇怪,外部MOS上下管使用的型号为AON6522.

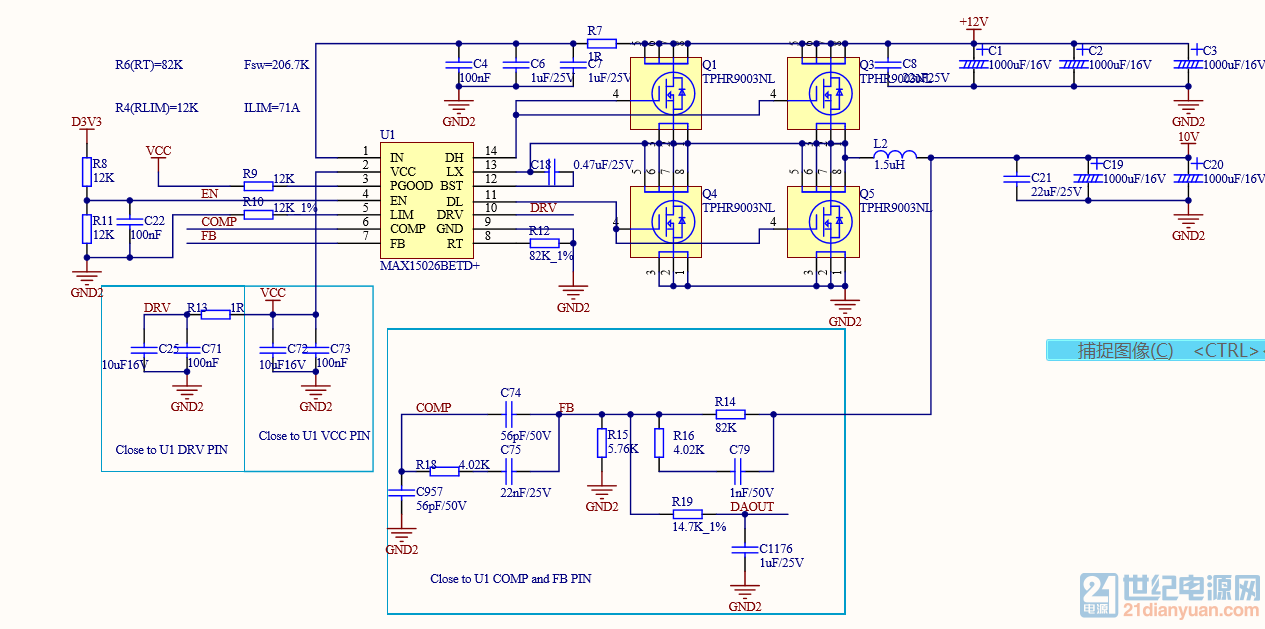

原理图如下:


.

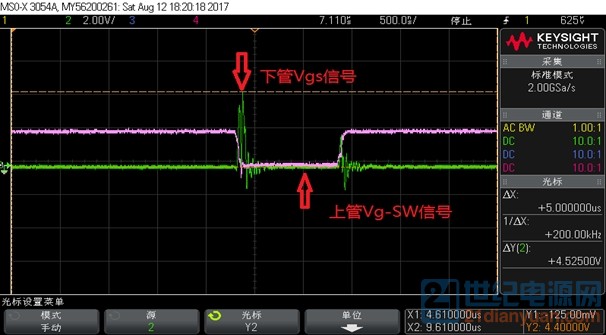

测试的波形如下



可以看出下管输出的波形异常,请问这个异常可能是什么原因.













AON6522.pdf

2017-8-14 17:11 上传

点击文件名下载附件

下载积分: 财富 -2

286.34 KB, 下载次数: 56, 下载积分: 财富 -2

很正常的波形,弥勒电容弄的。

以下波形是其他MOS管配对输出的正常波形,绿色为下管Vg信号. 可以看出与上面的波形差异很大,上图的波形明显异常.


下载附件

2017-8-16 09:30 上传


不同MOS内部的Cin和Co电容是不一样的,选择适合的MOS来匹配你的芯片驱动能力!造成这种现象的根本原因是“米勒平台”,你可以查下资料详细了解。有位“荨麻疹”大师的文章关于这个弥勒平台分析的不错,推荐下。


下载附件

2017-8-16 11:46 上传


各位大神,请参与分析下,最可能问题点

      楼上说的米勒平台引起的这个异常,我个人认为不太像,米勒平台反应的是当给MOS管驱动信号时,MOS Vgs信号有段时间电平不变化,但是过了米勒平台时间区间后,Vgs会慢慢的上升到合适电平,不会突然就降到0电平。        会不会是驱动芯片在检测到什么异常后,将Vgs信号直接关断了,有待进一步测试。

下管Vgs在刚上电的波形如下,大概过了几秒钟,该波形会变成之前上面提到的不正常波形,在板子旁边我用了一个电风扇降温,我也相信MOS及电源芯片 温度在几秒钟内应该不会太高,况且如果芯片热保护的话,上下管的Vg都应该被电源芯片关断,而上管的Vg信号一直都有。


下载附件

2017-8-17 11:24 上传


各位大神,给点意见呀

现在我不知道问题可能在哪里,有点迷茫

你轻易否定了别人的观点 ,继续迷茫吧.
