最近发现得问题，推挽式开关电源

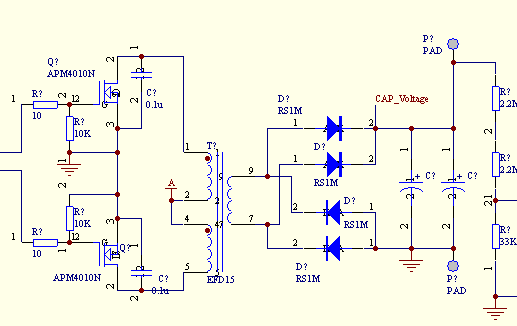

还是这个图，前级我用单片机做的一个PWM 45%占空比，在加了一个图上推挽驱动，就是后面的改了变压器前面的这个APM4010N 。

       在这个推挽式开关电源中，如果只有一路输入（单片机的PWM两路是同向的，不能像IC那样输出具有死区的交替脉冲），    我就只开了一路，比如就上面的绕组接通，下面的绕组一直关闭着。

电流不是两路交替输入的一半吗？为什么感觉特别小呢？（负载是个大电容450v /680uF,给这个充满电就行了）满意回复+5jjeemm77 查看完整内容弄不懂！…你要说明什么？…试着说明吧：上图貌似甲类…下图乙类： 那又怎么样！？…弄不懂！…你要说明什么？…试着说明吧：上图貌似甲类…下图乙类：  那又怎么样！？…
