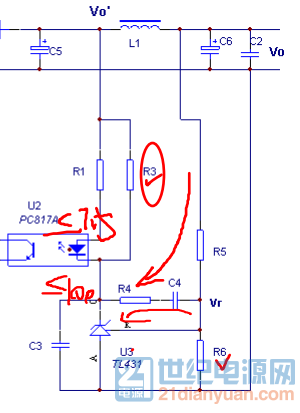

反激开关电源TL431反馈回路疑问，求解答

这个电阻不重要，只是个直流偏置作用，调整工作点的。

谢谢你的解答！在书上也看到了对比，两种情况下计算出来的电阻值差不多，书上指出接法一更优（贴原图）： 优点一：


下载附件

2017-9-24 00:44 上传

Rbias位置相当重要，上图（R3）的位置明显优于下图。

是调整431的工作点

如何确定R1和R3的电阻阻值？

自由设计时，不用R3，只有当设计受限时才需要考虑R3。 设计受限的情况是： 1、光耦原边驱动的是IC恒流源之类的负载（比如COMP），其参数限制了光耦LED的电流范围，无法与431工作电流匹配（需要R3来匹配）。 2、副边电压太低或太高 3、想尽量省电（高效率设计） 4、另类应用设计

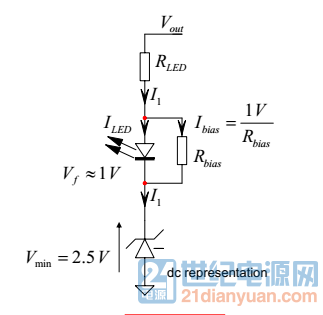

下圖中的Rbias 一定得要嗎？

详情参考：817+431 彻底攻破
