MOS管选型

全桥输出经过一个变压器（1:5变比）后为双极性方波脉冲信号，

而且脉冲信号脉宽1ms，脉冲间距1s，峰值为280伏，由于负载的阻抗随频率变化，

在阻抗最小时，算出的输出峰值电流为60A，所以有以下问题

（1）流过MOS管的瞬时电流就是60乘以5为300A吗?

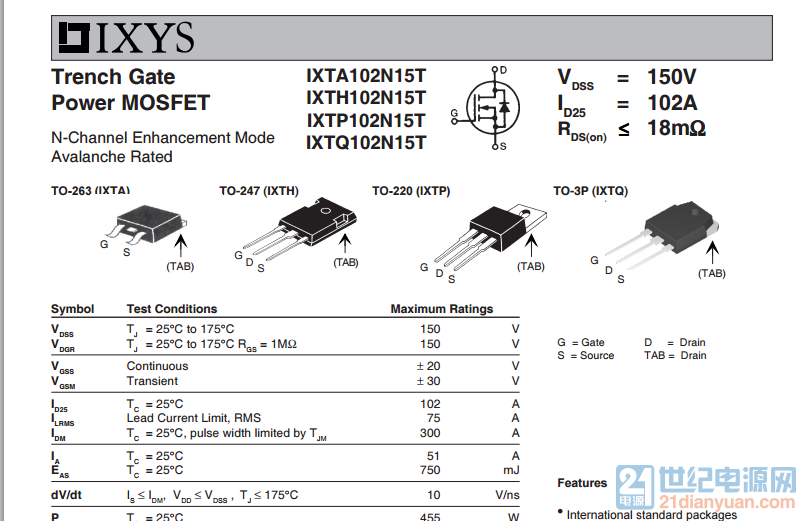

（2）给MOS管选型，看到的DATASHEET中有两个参数，

        Id（连续工作电流）图中是102A

        和Idm（写的是脉冲最大电流）图中是300A

       我的这种情况连续工作电流应该是300乘以（1ms/1s）为0.3A小于102A

       那么还要考虑MOS峰值电流吗？

峰值电流肯定压大于你计算的瞬时电流啊

第一个，变压器副边峰值是60A，原边折算过去为300A左右，没有问题 第二个，你这个基本工作在脉冲方式，需要考虑峰值电流的。

我说下第二个问题，datasheet中的脉冲峰值电流只是单脉冲峰值电流，MOS所能承受的最大电流都是由最高结温限制的，管壳温度为Tc时最大连续漏极电流图片一 单脉冲最大电流的话热阻就是图片二了，如果是占空比为D的重复功率脉冲的话，热阻是图片三，一般情况下datasheet最后面会有瞬态热阻的图表，然后估测一下实际工作时管子表面的温度就可以估算出此温度下可通过的占空比为D的方波电流幅值。为了留一定的余量就把这个方波的幅值可以认为是当前管壳温度下可通过MOS的三角波形状的Id电流的峰值。 楼上所说的最大峰值电流不超过25°C时的连续漏极电流我认为是一个经验值。

你没看人家是脉冲1s，脉宽1ms吗
