关于高压6000伏采集的问题

发布时间:2021-10-04 06:35:12  来源:大电流电感厂家   查看:

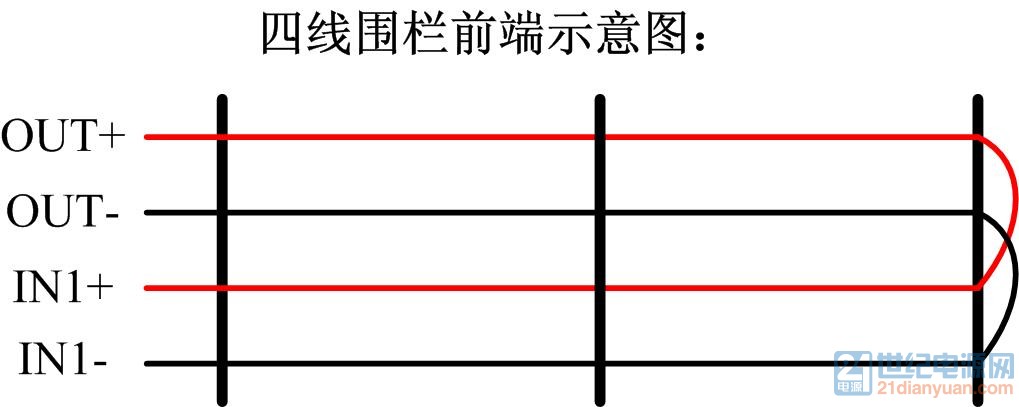

电路原 理:升压变压器220伏交流输入,输出两路极性相反的5500伏左右交流(变压器次级三个端子,2个高压输出端子,一个地线端子)。两路电压分别与外接4根电网线连接,一出一进。如图所示,我要采集这个OUT,IN的4路信号,用电阻进行分压如图所示,接入单片机的AD口,现在的问题是,我断开这个IN-这个端子,本来单片机这个时候是不应该采集到信号的,但是实际单片机却采集到了信号。(变压器的地我在PCB上与弱电这边的地共地了)

围观,期待有很好的答案,我也纠结这个问题呢

高压,除非必要,不要直接去采样。

我后面改了方案,用电阻分压,然后光电隔离采样,发现也有同样的问题。光耦用的是tlp182,不知道是否是光耦的隔离电压不够。

普通光耦肯定不够。但问题的关键是,你为什么要采样,采样干什么?

采样的数据来判断外面电网电压、电流的变化。比如是否有断线、短路,或者人体触摸啊这些。

你说这些貌似都可以不用高压采样

那请教下:有其他好的方案吗?

我现在换那种红外对管,隔离电压都能达到10000v的那种,也还是一样,感觉就像是单片机内部被干扰了一样,没有接这些端子的AD口也能采集到数据,直接把这些能采集到数据AD短接到地,单片机显示还是有数据。

低压端就可以处理
