开关电源推挽拓扑、副边全波整流和半波整流输出电压的问题

关于开关电源推挽拓扑、副边全波整流和半波整流输出电压的问题

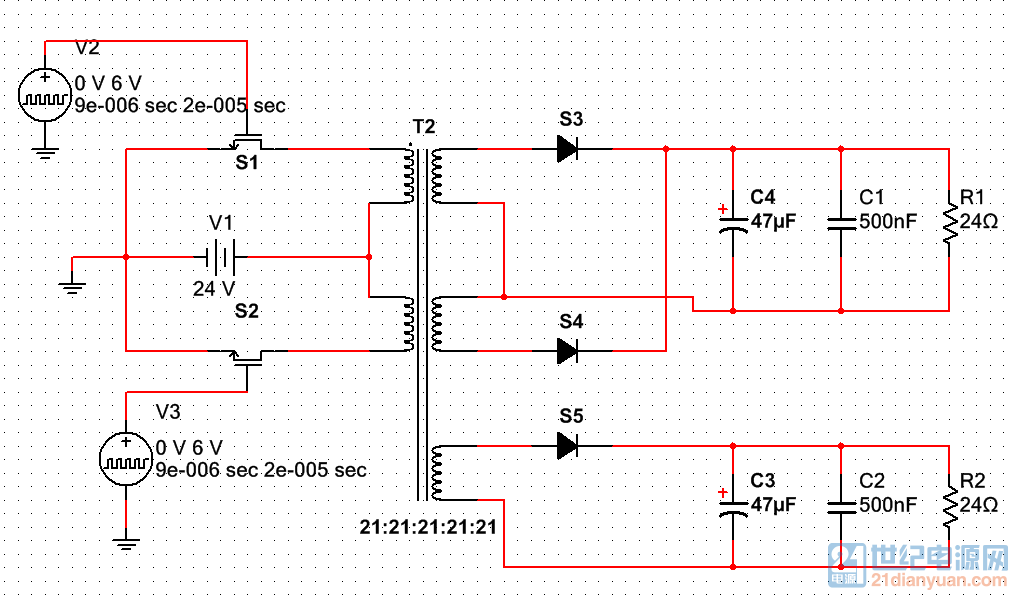

如图1所示：原边为推挽拓扑，S1和S2开通的占空比各为D（D＜0.5），变压器5个绕组匝数都为n匝
按照我的计算：
R1两端电压：U1=Uin*2*D*Np/Ns = 2*Uin*D
R2两端电压：U2=Uin*D*Np/Ns = Uin*D
U1=2*U2
仿真输出电压是一样的，U1=U2，不理解。。。

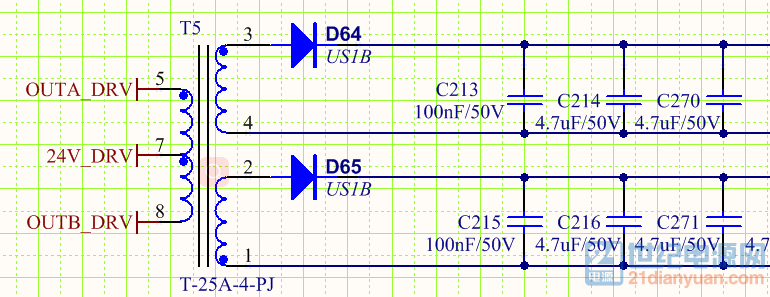

另外，图2是实际电路应用的图片，原边是推挽结构，两个MOS管的占空比分别接近于0.5，四个绕组匝数一样
原边输入24V'，实际测得副边 C270和C271 的电压接近原边为23V，感觉半波整流输出电压与整流输出的占空比有关，理论应为23V的一半左右，
实际输出结果与图1 的仿真结果一致，，请大神解惑！

输出没有续流电感就是这般模样。

首先，谢谢大神指点 是的，图2的这个是驱动变压器，输出功率比较小，如果加大负载，输出会不稳，输出电压应该会被拉低 另外，正激，推挽，半桥，全桥输出滤波电感的设计方法都一样吗， 电感除了额定电流，电感的大小您有参考的设计的方法吗？

只有电容，输出就是峰值了，匝比一样峰值不就一样喽。 电感设计要考虑诸多因素，拿几本书看看再自己动手绕一绕。

谢谢指点，看了一些相关的公式，可能是出发点不一样，各有差异，还是要具体实验来确认吧

我自己仿真了一下，全桥是半桥的2倍，不知道你咋设置的仿真的。。。。。。。


下载附件

2017-9-19 20:53 上传

输出只有电容滤波好像不行，同时需要加电感滤波，才能得到公式中的2倍结果。 您图中的结果加入电感滤波了吧，我加电感仿真一下是2倍关系

我的仿真是没有加电感的，这个跟加不加电感没有关系； 在进行此类仿真的时候，一定需要注意，次级整流输出端，需要带重载；且滤波电容不要太大，否则影响电压变化；在这种情况下，二者的输出电压关系一定是2倍的。 此外，在仿真前，有必要清晰了解认识到，每个节点的电压波形，直接从波形上也可以初步的得出电压关系。

用Multisim做了一下仿真图1是加入电感做的，最终输出电压和公式吻合，负载不重；但电压刚开始冲的高了一些，可能是开环的缘故，响应速度慢，最终稳定。图2是未加入电感，根据楼上的建议，小滤波电容和大点的负载得出结果；负载大，电压是会被拉下，但不易得到2倍关系 无限大增加负载得到电压违背了设计的初衷，我觉得还是要加上电感，之前是把驱动变压器和功率变压器的输出拓扑弄混了， 感谢各位大侠的指点迷津，本人拙见，一起交流进步

输出电容滤波就行了，

输出只有电容滤波好像不行，同时需要加电感滤波，才能得到公式中的2倍结果。

这是我的仿真文件，PSIM。比较简单，你可以试一试。大家一起交流，才能进步啊； FBridge - New.rar (2.07 MB, 下载次数: 39)

2017-9-20 13:43 上传

R1两端电压：U1=Uin*2*D*Np/Ns = 2*Uin*D R2两端电压：U2=Uin*D*Np/Ns = Uin*D 确定Np/Ns没写反？

公式Np和Ns写反了，本例中Ns=Np

为了更好的说明一下，我绘制了一个对比图，供你参考；

HB & FB Rectifier.jpg (67.3 KB, 下载次数: 16)

下载附件

2017-9-20 13:39 上传

你6楼的仿真一定有问题。

还请指点一下啊

哎，后面输出没有电感，不是buck，以下公式不会成立：

R1两端电压：U1=Uin*2*D*Np/Ns = 2*Uin*D R2两端电压：U2=Uin*D*Np/Ns = Uin*D

你敢不敢把输出的负载，都改为1欧姆试试？

在14楼 仿真波形2里面，负载分别是1欧姆和0.5欧姆，输出电压好像不是2倍关系

其实等效如下的电路，R1是源内阻，R2是负载，因为输出是C1,R1,R2的函数，占空50%时，输出不一定是一半（平均值计），除非C1,R1,R2组合恰巧得当。

至少跟输出电容、负载二者的时间常数有关吧，这个时间常数如果小于驱动频率的周期，相当于负载会很快把电容上存储的电放光，也即Cout输出会被拉到0V；

那你按22楼的仿真一下囖？


下载附件

2017-9-21 16:30 上传

楼上，这个是什么仿真软件？

simetrix/simplis

用这个软件高手哈

荨版主还有很多版主都会这个。

这个仿真图的文件能上传一下吗，下载学习一下，谢谢！

SIMetrix550.part01.rar (2.86 MB, 下载次数: 20)

2017-9-26 19:45 上传

谢谢，这个是安装文件吧，我在官网上下载了一个已经装好了，学习中。 您这边有关于UC2842或者UC3525的仿真文件或者该款软件文档吗，谢谢

论坛里面有很多文件，搜索simetrix或者simplis就有了
