[充电器]锂电池给手机电池充电电路求助！

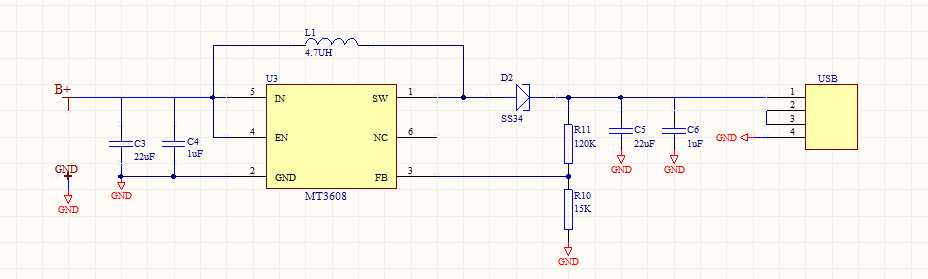

本帖最后由 skyboy323 于 2014-12-3 15:19 编辑 各位大神，小弟在使用MT3608芯片做一个锂电池给手机充电的电路，按照MT3608的典型电路搭建的，在没接手机之前输出正常的5V，接上手机充电之后，输出端电压下降到了2点几伏，下降了一半，且充不进电去（没有电流），请问各位大神知道是怎么回事吗？急求啊！！！图呢？

jjjyufan 发表于 2014-12-3 13:09 图呢？

图已发，请版主指导啊！带负责能力那么差，是不是电感的原因，我是在面包板上搭的电路把输出储能电容加大，电感也可适当加大点1）4.7UH电感逐步减小。

2）22UF的电容适当增大。

按照上述点调试，减小电感是关键，当电压大致在5V左右后，适当增加电容量。

我没有用过类似电路，仅个人观点。
